目前，隨著CAD技術的不斷發展以及應用的深入，CAD軟件在幫助設計師完成繪圖任務、提高設計效率的作用越來越顯著。與此同時，市場對CAD軟件功能的需求也進一步提高，除了軟件本身具有的專業設計功能外，不少企業還通過定制開發以進一步滿足個性化應用需求。

北京華源泰盟節能設備有限公司（以下簡稱“華源泰盟”）是一家由北京源深節能技術有限公司（京能集團下屬）、北京華清泰盟科技發展有限公司等單位共同組建的國企控股公司，以清華大學技術研發團隊為依托，采用獨創的“基于吸收式換熱的熱電聯產集中供熱”專利技術，專注于電廠、化工及冶金等行業的余熱回收利用。

華源泰盟應用中望CAD機械版解決設計問題

作為高新技術企業，華源泰盟為客戶提供特性化、系統化和專業化的全面解決方案，因此工程師要求所使用的CAD軟件能夠幫助高效完成各類設計任務。據工程師反映，在選用中望CAD之前，他們在實際設計過程中遇到了一系列問題，例如圖紙交互、設計流程和環境的標準化，以及一些設計細節，包括后期總圖表格的處理，因為軟件本身功能限制而導致了設計效率的降低。鑒于此，華源泰盟經過重重測試、比較，最終選擇中望CAD機械版作為企業主流CAD設計軟件，在企業內部推廣應用。

中望CAD機械版在中望CAD+這個全新內核的平臺基礎上，全新開發出了一款符合通用機械行業應用的機械設計軟件，軟件集多標準，完善的BOM和序號功能，豐富的專業化設計工具等特點，助力眾多企業提升設計效率，統一設計標準。

華源泰盟工程師這樣評價中望CAD機械版：“能夠有效解決以前在實際工作中碰到的問題，提高設計效率！”

專業功能+定制開發，中望CAD提高設計效率

一．企業標準的定制和下發

在實際工作中，華源泰盟需要一套非常標準的繪圖環境來進行圖紙的繪制。為此，中望CAD機械版輔助華源泰盟在整個繪圖環境上（包括圖層、文字樣式、標注樣式、標題欄、明細表等）進行了統一的設定。如此一來，工程師每次進行圖紙的繪制和修改時，無需親自去定制，直接通過應用就可自動調用這些定制好的標準內容，在實際的使用過程中省時省力。

除了繪圖環境的統一之外，中望CAD機械版在功能的使用中也為企業帶來了很多便捷，例如繪圖過程中圖層的自動調用，工程師不需要自己手動調整；圖框、繪圖比例的調整，通過界面化的操作就能夠實現（以前工程師需手動進行縮放）；智能標注有效解決了各種標注形式需要多次選擇的麻煩，工程師一個快捷鍵就能夠實現多種標注形式；標準件庫可進行尺寸的參數化驅動，不必像原來那樣進行塊的縮放，等等。

更具價值的是，以上所有定制內容，最終做成了一個配置文件“華源泰盟.EXE”，工程師只需要進行雙擊就可以自動下發所有配置，快速在企業內部統一設計標準。

二．便捷的專業設計功能

工程師在設計過程中習慣在一個模型空間進行多張圖紙的繪制，以保證圖紙的重復利用。但是在同一個模型空間中，每一個圖幅的繪圖比例不相同，因此工程師需要定制很多的不同大小的文字樣式和不同比例的標注樣式來實現不同幅面中的文字、標注和符號的使用，工作量巨大。

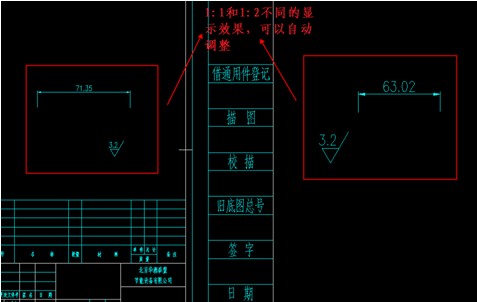

而中望CAD機械版支持一個模型空間進行多圖幅和多比例的設定，既保證了圖紙利用的便利，也保證了在不同幅面中文字、標注和符號的不同比例的調用。這樣，工程師不需要進行多個樣式的設定，只需要上述的一個模板就可以在不同幅面中自動更改比例，方便快捷。下圖是多圖幅不同比例下的效果。

另外，華源泰盟的裝配圖中，標注的符號要區分種類（例如H的表示焊接，G的表示標準件等），且要求當明細表的樣式發生變化時，在明細表生成過程中不同類型的符號能夠自動調整順序生成，明細表生成兩行。而中望CAD機械版不僅提供了序號和明細表的處理功能，并且進行了明細表的定制，能夠滿足企業設計需求。

例如，圖形中有這樣一組序號，分別表示化工件，標準件和自制零件，中望CAD機械版可以方便地標注出來，而且序號是有序號屬性的。

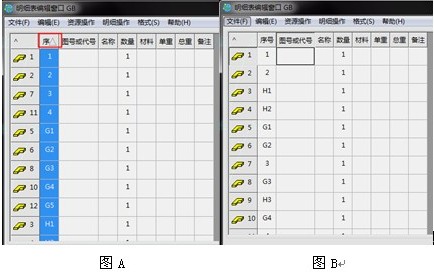

我們發現，這些零件序號不是按照類型進行順序標注，當對明細表進行編輯時，其顯示的順序如下圖A。針對該問題，中望CAD機械版提供了便捷的調整功能，點擊序號表頭就可進行排序以及類型的歸類（如下圖B），并且明細表以兩行顯示。

總結：在華源泰盟的選型和后續應用中，中望軟件和華源泰盟進行了多次溝通，最終定制了軟件的標準定制模板，并將華源泰盟原有使用中遇到的一系列的問題進行了調整，使得工程師們可以非常方便的進行設計。目前，這款專為華源泰盟量身定制的中望CAD機械版已在企業內部得到廣泛使用，有效幫助工程師提高設計效率。
