洋保電子(太倉)有限公司(以下簡稱“洋保電子”)是一家臺資企業,主要生產及銷售電子連接線及其零配件、解碼器及其零配件,組裝電氣控制設備及其零配件,不少產品出口至國外市場。
電氣設計面臨“統計難“
在電氣類產品的設計過程中,涉及到大量的材料統計工作。洋保電子在繪制電氣圖紙時,工程師通常需要人工來統計該項目共使用了多少電線、端子、電氣元件,以及制作接線的Excel表格。據工程師反饋,這類統計工作量很大,占據大量工作時間,而且依靠人工統計不僅效率低下,而且容易出現錯誤。因此,洋保電子希望通過在企業內部應用中望CAD并在此平臺軟件的基礎上開發出自動繪圖和自動統計的工具,以提高工作效率,避免人為錯誤。事實也證明,中望軟件提供的CAD設計軟件以及定制開發服務能夠深度滿足洋保電子的專業CAD應用需求。
中望CAD定制開發全面提高設計效率
現階段,中望CAD定制開發的實用功能已廣泛被工程師們所使用,成為電氣類產品設計的實用性CAD軟件功能。工程師表示:“使用中望CAD之后,工作效率提高了一倍以上,并且統計的準確性也得到了保證!”概括起來有以下幾個方面:
一.設計圖塊便捷入庫及調用
為了便于電氣設計,CAD軟件一般都提供了參數化圖庫,以便工程師在需要的時候調用。但是,CAD軟件自帶的圖庫并不能夠滿足所有的設計需求,例如一些不常用的企業內部特殊的圖庫,CAD軟件就無法直接調用。
通過二次開發,中望CAD提供了支持圖塊入庫的功能。工程師可以快捷地將個人常用的圖塊添加到圖庫里面,并且可以直接調用,從而有效提高工作效率。

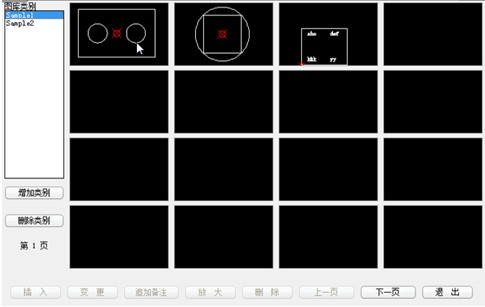

圖一:中望CAD支持圖塊入庫
二.繪制線槽的參數化設置
電氣圖紙中的線槽看上去比較簡單,也是最容易被工程師所忽略的。其實,從對電氣系統的安全保護來說,線槽起著重要作用。如線槽選材不對,可能會加速整個電氣系統的老化,或者造成質量問題。因此,在線槽的設計中,參數化設置變得尤為重要。工程師在中望CAD中,只需進行的簡單的變量的修改,就能實現數據的精準對接,十分快捷方便。

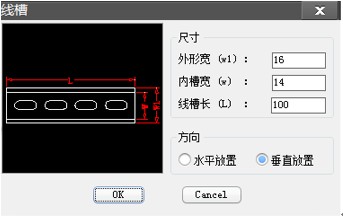

圖二:中望CAD參數化繪制線槽
三.針對性的靈活布線方式
根據洋保電子對布線的要求:在電控箱內走線須平行且拐彎處應成直角的要求,及各線纜兩端應有標簽和編號,結合布線的可通性和焊接的方便性等幾個方面綜合考慮,中望CAD最終為洋保電子定制了單步布線和連續布線兩種方式:
單步布線

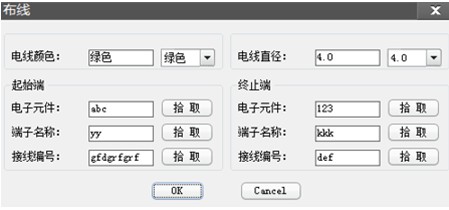

圖三:中望CAD參數化布線界面
為了便于制作、安裝和維修人員的接線盒檢查,工程師需要繪制接線圖以此連接電子各元件和外部其他裝置。中望CAD提供的單步布線功能主要是針對比較特殊、復雜的圖紙,它具有修改方便的特點,也是幫助工程師破解復雜設計難題的高效功能。
連續布線
對于那些電氣元件數量眾多但是規則簡單的電氣圖紙,使用單步布線功能就顯得比較麻煩。而使用中望CAD特地開發的連續布線功能,工程師則可以將電氣的布線工作一步到位,快速解決。

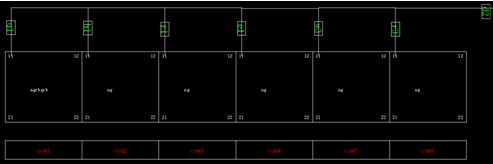

圖四:中望CAD連續布線功能設計效果圖
四.自動化的數據統計
前文提到,統計工作占據了工程師大量的時間,如何讓統計更加智能直接關系到工作效率的高低。在中望CAD中,領料單、物料表、裁線表的自動統計功能,直接方便了領料人和庫存管理人員的工作,有利于進行跟蹤和成本核算,工程報價。另一方面,它還加快了統計速度,提高統計的準確性。
圖五:中望CAD自動統計設計數據
