天津新偉祥工業有限公司(以下簡稱“新偉祥”)生產制造的鑄件產品種類繁多,工程師通常面臨著設計任務多且周期短的挑戰。因此,工程師對于CAD軟件的品質有著更高的要求:能夠幫助提高設計效率,快速完成設計任務。2013年,經過嚴格的CAD軟件選型測試,我們最終選擇中望CAD機械版2012作為主要的二維CAD設計軟件,其圖幅設置、智能標注、超級編輯等功能非常實用和專業。而最讓工程師興奮的是,中望軟件為我們公司專門定制了企業符號庫和快捷的坐標標注等功能,有效縮短產品設計周期。
一.定制企業個性化圖庫,縮短設計周期
新偉祥的主要產品為引擎發動機渦輪增壓器組件——中間殼、渦輪殼、排氣管,以及壓縮機零件,其中的很多配套產品需要輔以很多的模具設計,操作起來也非常復雜和費時。為了最大限度地簡化重復繪制,中望軟件通過二次開發,將工程師常用的圖形制作成標準圖庫。在設計過程中,我們不僅可以直接調用這些“標準件”,還可以自由組合成新的產品結構,并且編輯與修改都非常簡單方便,從而大大縮短了設計周期。
此外,中望軟件還根據我們的需求專門定制了NWS的菜單,并且提供了快捷的圖標工具。如此一來,工程師對特定零件的繪制與調用就變得更加簡單了。

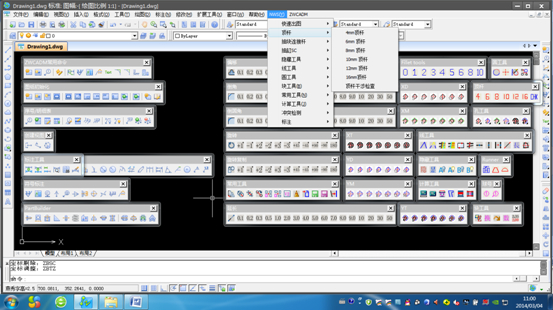

圖1:專用菜單與圖標工具
另一方面,針對鑄件產品的設計要求和特點,中望軟件還把一些常用的零部件整理為一個整體圖庫,按照不同的規格進行分類。工程師再調用時可以快速選擇,并可以選擇不同的比例調出,以適應當前圖紙的比例。值得一提的是,這些零部件調出后還可以繼續編輯修改,大大提高了繪圖效率。
圖2:圖庫零件調用示例圖
二.實用專業命令,快速完成復雜坐標標注
工程師在產品的設計過程中,還有很多地方需要用到點的坐標標注,而這個功能在許多CAD軟件中都沒有,就是專業的機械軟件提供的坐標標注也是通過手工指定點,一個點一個點的來完成橫豎坐標值的標注。現在,中望CAD則通過一個簡單的命令,即可快速完成選擇范圍內所有特定塊中心孔的坐標標注,且標注內容可以自動避讓和調整,從而把工程師從繁瑣的重復標注中解放出來,極大地提高了設計效率。

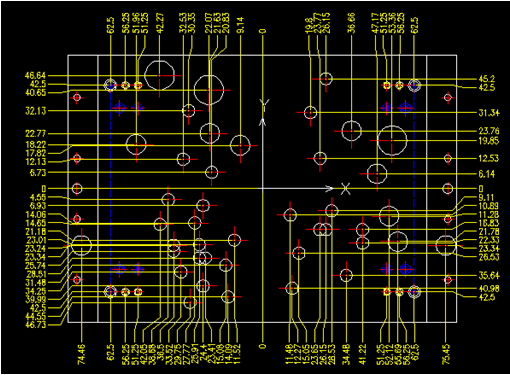

圖3:坐標標注示例圖
總結:在功能開發和軟件定制的過程中,中望軟件的技術研發團隊讓我們感受到國產軟件的專業性與更貼近國內用戶的實用性,其快速、及時的本土化服務也是其他國外軟件廠商所不能及的。如今,我們的工程師已經用上了定制的中望CAD機械版,從應用效果而言,中望CAD憑借高效,實用,快捷的人性化功能更易貼近工程師使用習慣,幫助提升了設計效率。
