前言:与工程建设类设计院高度追求CAD绘图软件的专业性和功能性不同,房地产商内部的工程师最关注的是CAD软件的兼容性以及图纸打开的完整性,而对软件在绘图设计方面的使用要求并不是很高。千岛湖创业应用中望CAD建筑版彻底解决了长期以来的图纸交互难问题,工作效率大幅度提升。

杭州华联千岛湖创业有限公司(简称“千岛湖创业”)是华联集团旗下的一家地产开发公司。过去一段时间,工程师所使用的CAD软件版本没有统一,甚至部分软件是工程师自行从网上下载安装的试用版本。这种多个品牌软件并存使用的情况导致公司与设计院之间的图纸交流出现障碍。工程师张工介绍说:“由于设计院发过来的图纸版本较高,我们的CAD软件经常出现打不开的情况,或者是图纸打开后缺少图形、字体不显示或显示乱码等等,严重影响到我们的工作效率,导致项目整体进度的拖延。”

图/千岛湖创业完成的工程项目

为彻底解决这一问题,千岛湖创业决定对CAD软件重新选型,统一管理,以获得更为先进的CAD软件技术,提高工程师的设计效率。经过重重测试、比较,千岛湖创业最终选择应用全新的中望CAD建筑版软件,替代掉原来所使用的CAD软件。目前,中望CAD建筑版被应用在项目设计、图纸审查、出图等系列工作当中,帮助工程师高效地完成绘图设计任务。
一、深度兼容,图纸交互顺畅高效
    中望CAD建筑版是在全新中望CAD平台软件基础上开发出的一款符合建筑行业规范和设计特点的专业软件,深度兼容其他CAD建筑图纸,且可直接参数化编辑这些建筑软件所生成的自定义实体,从而彻底解决了千岛湖创业设计师长期以来面临的图纸交互难问题。

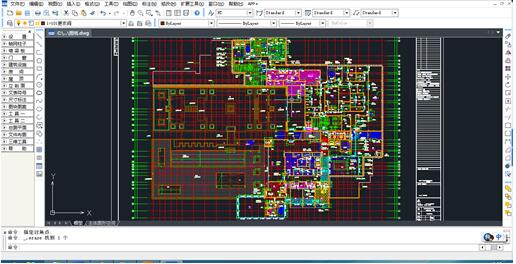

图/工程师用中望CAD建筑版编辑设计图纸

张工这样评价:“现在设计院发来的图纸用中望CAD建筑版都可以顺利打开,内容显示完整准确。更重要的是能够兼容设计院设常用的绘图插件天正,实现真正意义的上全方面兼容。另一方面,我们用中望建筑生成的图纸,无论是审计部门还是施工单位,用常规的平台软件就可以打开看图,而不会出现图元构件丢失的情况。”

二、智能实用功能,提高绘图效率

千岛湖创业的工程师有时候还需要用CAD软件做一些简单的绘图设计或者图纸修改、标注等工作。对此,中望CAD建筑版具备了诸多智能化绘图工具,很好地满足了工程师的使用需求。

在千岛湖创业的工程项目设计过程中,绘制建筑版的平剖图、立面图必不可少,能够更加直观细致的展示建筑物的内部结构及关系。之前绘制剖立面,工程师需要自己去一步一步的绘制,花费了较多时间和精力。“而使用了中望CAD建筑版后,可以直接将已经绘制的平面图直接生成剖面和立面,大大提高了的绘图效率。”

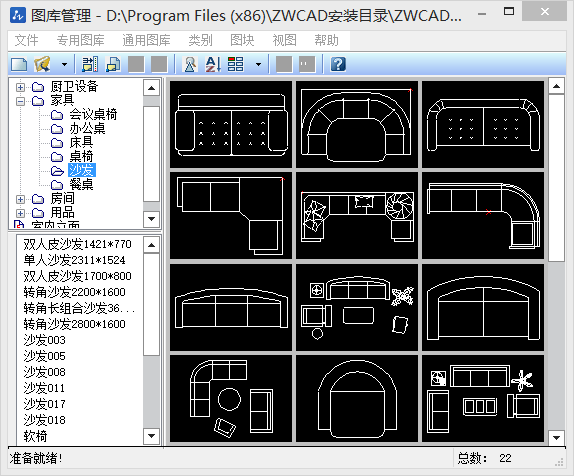

图/工程师直接调用中望CAD建筑版丰富的图库

此外,中望CAD建筑版中的图库功能也是备受工程师追捧的功能之一。工程师反馈:从前绘制方案图,往往需要自己到网上下载一些图库,例如家具、洁具,植物等例图,非常麻烦,且常常因网络受限问题而无法及时下载。而中望CAD建筑版软件拥有丰富的图库可直接调用,操作非常灵活方便。

总结:如今,千岛湖创业工程师通过应用中望CAD建筑版,流畅高效地完成了日常的设计任务,工作效率得到大幅度提高。此外,对于需要跑施工现场审查施工情况的张工来说,中望软件推出的移动CAD应用软件CAD派客云图,让他再也不用携带笔记本电脑或者大量的图纸,只需一台智能手机就可以随时随地对照设计图纸审查现场施工情况,便捷高效。
