作者简介：

Steve Lynch，英国著名项目工程师，拥有16年大型土木工程项目设计及管理经验，有培养和管理CAD工程技术团队经历，具有很强的项目管理知识和能力。

中望软件主要有两个产品：中望CAD用于2D和3D绘图，中望3D用于3D建模和CAM（计算机辅助制造）。其中，中望软件称中望CAD为“下一代”，原因是它配备了新的图形引擎，能更好的支持DWG，更好的内存控制，和良好的API代码的兼容性。我测试了中望CAD+专业版，发现它提供有简单的3D实体建模所使用的ACIS空间，微软的Visual Basic应用程序，以及ZRX API。

在我首次访问中望软件网站时，我看到屏幕截图显示的中望CAD绘图界面与AutoCAD环境非常相似。（参见图1），安装好软件后，我直接进行了使用。

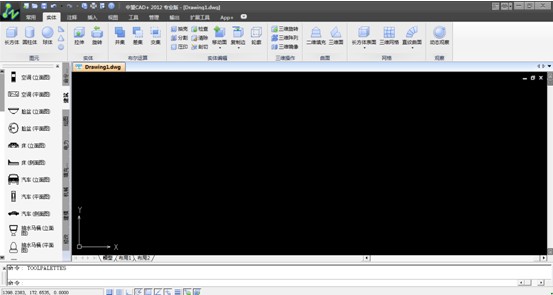

图1：中望CAD 2012操作界面

我注意到的第一件事就是存在命令行，太棒了!我喜欢命令行和快捷键。中望CAD这个惊人的“相似”可以让用户更熟悉绘图步骤，即使可以选择，这些相似也是存在的。我环顾了一下程序，发现它十分快捷。我将中望CAD+安装在一个相当普通的笔记本电脑上，它跟上了我输入的每个命令。由于界面易于控制，使得软件程序变得容易使用。

中望CAD提供了高效的工作环境：当主要起草工具由于一些更需要花大部分时间的工具而被精简下来，这些工具栏就处于非活跃状态。这使得CAD软件立刻变得更容易使用。

另一方面，我开始测试用中望CAD 2012打开外来图纸的兼容情况。我预计会有一些文字或数据丢失。然而，我惊讶的看见，中望CAD十分完整地显示每一张图纸，并且可以自由编辑修改，保存后也可以直接投入使用。

随着研究的深入，我注意到了App+列表（参见图2）。我看到中望CAD上有一个应用程序列表，在程序中包涵了第三方开发者提供的应用程序。我没有进一步去研究App+，但是这个给中望CAD程序带来另一个有竞争力的优势。

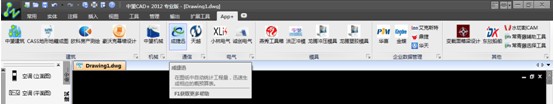

图2：中望CAD 2012应用程序列表

我发现中望CAD有一些选项集，对于将DWG图纸和光栅图像作为底图导入是非常有用的。选项集中的列表选项可观，其中包含EXCEL，PowerPoint幻灯片等。然而，程序之间的交互操作略有瑕疵，如WMF和SAT。

在导入和导出格式中，SAT文件似乎是三维模型的格式。我尝试在3D模块中绘制了一个简单的3D汽缸，结果非常顺畅地导入到了中望CAD中。而“导出”工具栏，它的属性提取向导（参见图3）对我十分有用。它在中望CAD使用非常简便，因为没有必须的外部模板文件。就像一个宝丽来相机，我点击一个按钮，出来csv文件的信息。简单地说，这功能让我很好的从相应的块中将信息导出到Excel表中。例如，设置坐标参数，我可以使用的SOP块，取名SOP01。块记录了插入点的坐标（即X，Y和Z），然后，这个信息就可以被提取。

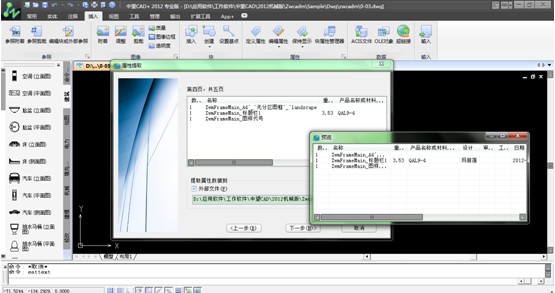

图3：中望CAD 2012属性提取截图

标注样式导出功能是另一个我喜欢的功能（参见图4）。这比我通过块插入带来所有信息的解决方法更得心应手。当然，我可以使用AutoCAD的设计中心功能，但它操作起来有点复杂。相比之下，我觉得中望CAD更加高效。

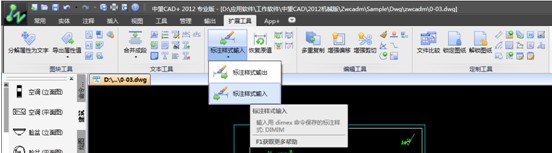

图4：中望CAD+2012标注样式导出功能

电子传递工具是将大型项目打包成一个完美的可电子寄送的邮件或可上传的ZIP文件（参见图5）。通过维持外部参照路径保持了项目的结构，OLE对象，文字文本，CTB文件等可以插入到该图中。对于不断增加和复杂化的图纸文件，这是个非常方便的工具。

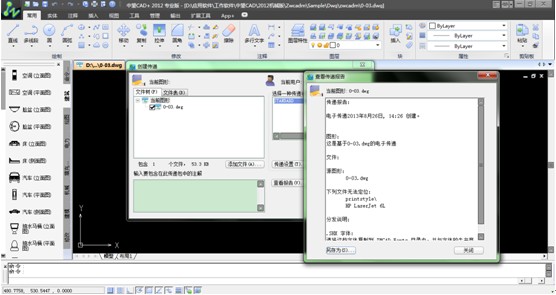

图5：中望CAD 2012的电子传递工具

在AutoCAD中，我最喜欢的另一个命令是XCLIP。它能裁剪我需要的区域并将其放大。令我兴奋的是，中望CAD不仅实现了这个功能（参见图6），而且中望CAD还可以导入和管理OLE对象。

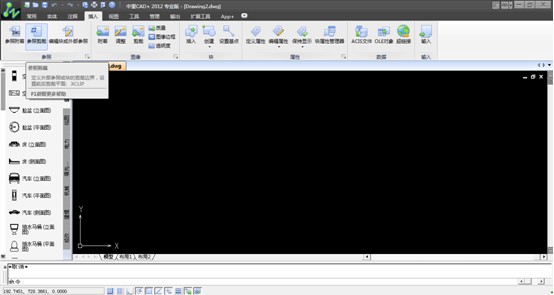

图6：中望CAD 2012的XCLIP功能

除此之外，中望CAD还具有丰富的扩展工具，对我而言这些都非常有用，因为我大部分工作时间都需要使用到这些工具。例如，我新发现了文件比较功能，快速比较两个文件并将相似处显示出来。这是很有帮助的。当在服务器上版本稍微有些不同，它可以消除这一不同的疑问。举一个日常的例子，当我在一个建筑师绘制的图纸上添加了基于外部参照文件的土木及结构细节。然后，建筑师再做进一步的设计开发，但是这位建筑师并不喜欢加入修订三角形来标示变化部分。现在，我可以通过这个命令来运行这两个文件，向我显示两张文件的不同之处。

中望CAD其他亮点功能还有很多，如“系统变量”编辑器，锁定图纸，或将文本转换为多行文字等。于是我继续尝试多行命令，这个我在使用的其他CAD软件从没注意到。我发现它很容易定义新的多段线：只需设置间距，行数，高度等（参见图7）。我用多种途径设置布局，甚至是简单的道路布局。

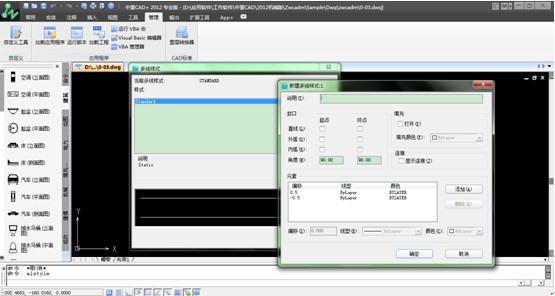

图7：中望CAD 2012访问多线样式对话框

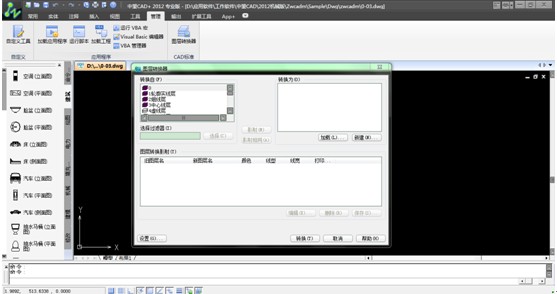

最后一个让我惊讶的是，我在中望CAD中发现了图层转换器（参见图8）。我从建筑师那里拿到图纸，想要生成一个叠加层。这可能导致与图中已提供的图层混在一起。我将图纸作为简单的引用文件做个外部参照，通过外部参照名，这样就不会扰乱图层。我将它们都转化为一层，命名为“建筑师导入01”这使得我在引用之间转换更简单。
