天津?qū)氂娔X機械有限公司(以下簡稱“天津?qū)氂?rdquo;)系富怡集團旗下企業,主要從事紡織、服裝CAD/CAM/CIMS應用軟件及其配套設備的研究生產。主營電腦刺繡設備、電腦絎縫設備、CAD軟硬件產品/服裝CAM設備、激光設備、縫紉設備等產品。

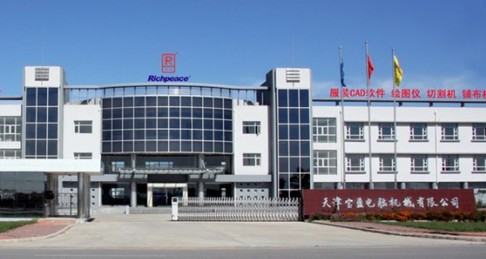

圖:天津?qū)氂娔X機械有限公司

作為天津?qū)氂脑O(shè)計人員,我們既是CAD軟件的使用者,也是CAD軟件的創造者。因此,我們對評判一款CAD軟件的品質的高低有著更為深刻的理解。2013年5月,經過嚴格的CAD軟件選型測試,天津?qū)氂罱K使用了中望CAD+2012機械版。讓我們興奮的是,中望CAD機械版中的圖幅設置、序號明細表編輯等功能,非常專業、好用,對提高我們的設計效率幫助很大。在使用中望CAD機械版之前,我們保留著大量其他CAD軟件繪制的圖紙,現在絕對多數工作也都是在舊圖紙的基礎上進行新產品的設計,只有極少產品需要進行全新的設計繪圖。

坦白來說,這樣的工作模式能夠大大減少工作量,但一款新軟件的應用也不可避免地帶來一些問題,例如老圖紙中的標題欄、明細表以及文字修改非常麻煩。舉個例子來說,我們制圖中必不可少的明細表,其內容看似是一個個獨立的單行文字或者多行文字,但是刪除或修改其中的某些內容往往會起到“牽一發而動全身”的效果,非常的繁瑣。我們發現,中望CAD機械版的“表格數據提取”功能能夠有效解決這一問題:它實現對圖紙中標題欄、明細表數據的提取與再寫入,把以前的零散的單個數據轉變了可反復編輯修改的活的數據,而且這些數據還可以導出為Excle的格式。這樣一來,我們?cè)O(shè)計部門給生產和采購的數據就不用再反復輸入了。

下面,就結合我們的實際工作來介紹一下中望CAD機械版的這個“表格數據提取”功能的具體操作過程吧:

1、在中望機械中打開舊圖紙后,進行圖形設置(圖幅與比例與原圖相同)

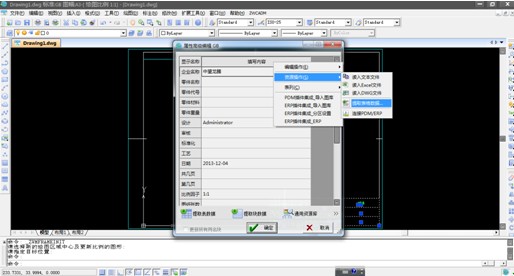

2、對標題欄進行編輯,在如圖內容處右鍵彈出如下窗口,

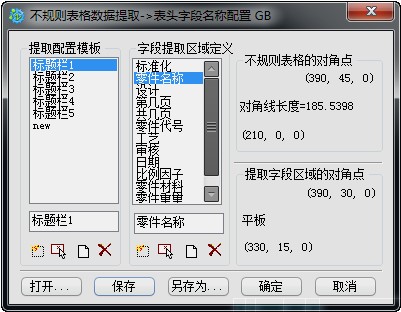

選取“提取表格數據”按鈕,將出現“不規則表格數據提取->表頭字段名稱配置”對話框,對其中的代號、名稱等字段內容的區域進行一個配置并保存為一個模板(以后對相同類型的圖紙則就可以直接選擇合適的模板),每個提取字段中的數據就預顯在右下角位置。如示例,“圖樣名稱”為“平板”。點取“確定”,數據就被提取到與定義提取字段名稱相同的字段中。這樣就自動完成了標題欄內容的轉換。

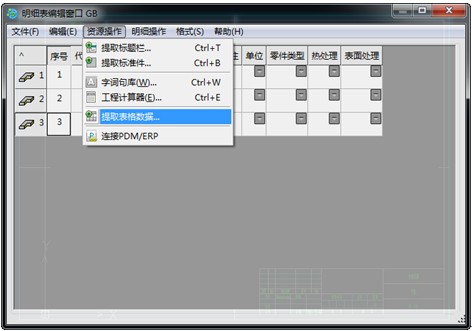

3、明細表的轉換過程,就是執行明細表處理命令,在彈出的明細表編輯窗口中依次點取下拉菜單:資源操作―提取表格數據。

在文件內用鼠標框選原明細表內文本外輪廓,選取完畢后出現配置對話框,通過對列與表頭字段的順序調整等方式進行提取配置,如明細表中“序號”、“代號”、“名稱”各字段,分別對應提取的“列1”、“列2”、“列3”的數據。此時也可以刪除或調整提取數據的順序,“確定”后,被提取的數據從明細表編輯窗口中的當前行開始進行插入。

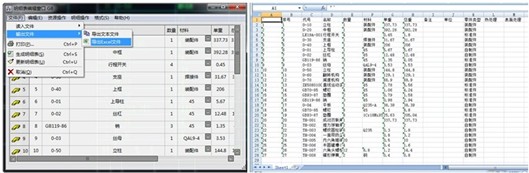

值得一提的是,明細表的數據還可以直接輸出為Excle,如下圖所示,這大大的簡化了我們給生產和采購的報表工作量,徹底把我們從手工方式解放出來。

對于CAD軟件在企業應用中的價值,除了產品本身的性能和功能之外,售后技術服務也至關重要。坦白說,在最開始推廣使用的時候,工程師由于操作習慣、對軟件不熟悉等問題,對于中望CAD機械版存在很多抱怨。但是中望公司派出一位經驗非常的工程師負責了我們項目升級與培訓,對于使用過程中遇到的問題和建議,事無巨細,耐心、及時的給予講解和支持,這是讓我們非常信任和放心的!現在,我們大部分工程師已經用上了全新的中望CAD機械版軟件,標準化效果非常好。

在接觸和使用中望CAD的這段時間里,從產品功能到售后服務,我們感受到中望是真心從用戶角度出發確保用戶順暢使用,中望CAD真正是契合我們國內企業需求的軟件,期待著與中望軟件更深層次的合作!
