前不久,中望軟件推出了全新的結構設計軟件——中望CAD結構版。從中望官網上了解到,中望CAD結構版是在中望CAD最新平臺上開發的專業設計系統,面向工業和民用建筑的多高層結構,能夠在Windows XP/VISTA/WIN7/WIN8下運行,實現從結構建模、計算、結構施工圖生成和基礎設計等一體化過程。
經過這段時間的使用,結合實際工作應用來看,我認為這款中望CAD結構版適用范圍廣,實用性強:配筋合理,便于施工、圖紙表示準確,修改工作量小,可以幫助我們設計師縮短設計周期,提高設計質量和設計效率。以下就跟大家分享一下它的幾個非常好用的功能:
一、1:1繪圖,標準化圖框
在使用CAD繪制圖形過程中,圖紙中經常需要不同比例的圖形以滿足布圖的需求。通常情況下,我們設計師會使用插入圖塊的方式來解決此類問題。但是,這種繪圖手段不能真正實現在一張圖中實時多比例繪圖,更不能滿足很多設計師所希望的真正1:1繪制施工圖的需求。
而這款中望CAD結構版的繪圖比例都是按照1:1方式進行的,圖框形狀和比例可以進行設置,以符合圖紙大小。同時,設計師還可以自定義圖框和標題欄等,真正滿足我們不同企業的不同要求。
對于多比例圖形,在繪制時程序會自動提供多比例圖形。中望CAD結構版在繪制詳細圖形時,會提供填寫繪制比例(如下圖)。
二、完備的鋼筋工具

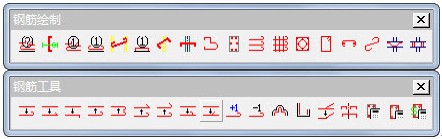

從應用層面上講,中望CAD結構版有一套功能完善、使用方便的鋼筋繪制和編輯工具,可以讓繁瑣復雜的工作簡單快速實現,從而把我們這些設計師從大量重復工作中解放出來。設計師完全可以使用軟件提供的專業化繪制、修改編輯命令快速完成所需工作。這里提供的鋼筋工具可以繪制包含結構專業幾乎全部類型的鋼筋形式。
三、方便的計算工具

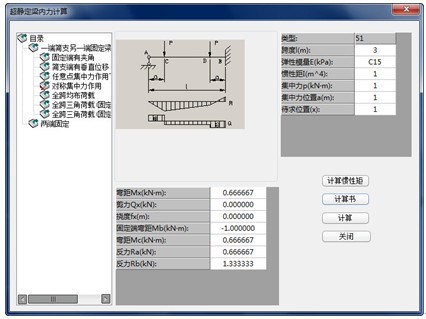

我們在結構設計過程中,由于建筑方案的調整,往往需要對某一簡單構件進行驗算或者校核。坦白來說,這類計算工作量真的不小!從中望技術人員了解到,中望CAD結構版在小構件計算部分做了大量的工作,提供有多種構建計算工具可供選擇,計算結果符合規范要求(如下圖)。經過使用,我感覺它的操作簡單方便,能夠按我們的設計要求進行構件分類計算匯總,而且還可以提供滿足不同要求的計算書,便于存檔和查驗。
四、專業的注釋功能
注釋也是我們在繪圖工作中一項重要的任務。中望CAD結構版提供專業的注釋,如軸線標注、柱標注等。我們知道,結構圖紙中專用符號較多,在CAD中必須要專門繪制出結構中的符號。如今,中望CAD結構版不但有結構專用的字符庫,還提供了快速輸入的方法。例如:鋼筋等符號,我們可以D/d/F/f來進行簡化輸入,這大大提高了輸入編輯速度。
以上就是我在使用中望CAD結構版過程中發現的一些好用的功能特性,此外這個版本中還有很多可以幫助到設計師順利完成工作任務的功能,如常用資料查詢、詞句庫等。相信設計師在具體使用中一定能夠體會到。有興趣的設計師可以到中望軟件官網http://www.gzxksb.com/product/免費下載使用!
