在機械制造領域,企業會大量使用到標準件,而這些標準件的尺寸規格則會根據不同的產品及要求進行變更調整。如此一來,即使是簡單的零件,也需要多個步驟來設計或修改。
為了提高設計效率,許多設計師會把這些經常使用到的標準件制作成圖塊,以此來簡化繪圖步驟。但是,這也帶來新的問題:以“圖塊”形式存在的標準件修改起來十分麻煩。因此,在機械制圖中,專業CAD軟件的零件圖庫就顯得十分必要和關鍵。
目前,市場面有多款機械制圖軟件,其中應用最為廣泛的是中望CAD機械版。它針對設計師繪制標準件過程中面臨的實際難題專門開發了系列化零件設計系統,實現了“圖庫標準件直接調用、快速修改”,大幅度提高了設計師的工作效率。
一.最全CAD機械圖庫,直接調用精確顯示標準件
中望CAD機械版的機械圖庫,匯集了機械設計所有常用的標準零件和符號庫,并且進行了專業細致的分類,設計師可以根據零部件的用途類別快速確定零件所在位置。更具使用價值的是,中望CAD機械版圖庫還利用中望系列化零件設計系統實現了復雜零件的參數化、模塊化、標準化設計,幫助設計師將更多的時間和精力集中在設計本身,而非軟件操作。

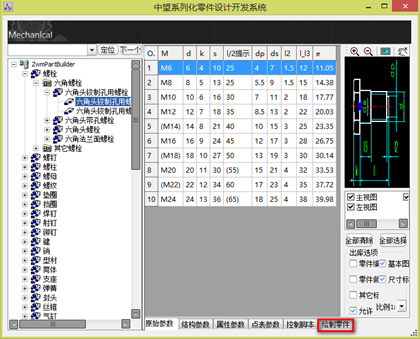

圖/中望CAD機械版系列化零件庫
上圖是中望CAD機械版圖庫的操作界面,系列化零件庫中收入了47大類2800多種零件,近200000個零件,且處于持續更新增添狀態。它涵蓋了機械、重工、汽車、模具、煤礦能源、交通、水利、化工、船舶等各個領域,是目前國內數量最多、范圍最廣的標準零件圖庫。
對于設計師來說,除了零件要齊全,圖庫的使用也必須便捷、快速。中望CAD機械版圖庫界面左側細致清晰的零件樹,可以幫助設計師快速查找到所需的零件。界面中間位置是參數選擇區域,雙擊可輸入具體數字,直接修改尺寸大小。右側區域是出圖選項,可控制輸出零件的視圖以及一些其他選項。值得一提的是,中望CAD機械版圖庫支持一張圖紙的完整信息,如:圖形、各種標注、文字等。
設計師在選擇或修改完零件的參數后,可直接點擊“繪制零件”按鈕完成對零件的快速調用。零件調用效果如下圖:

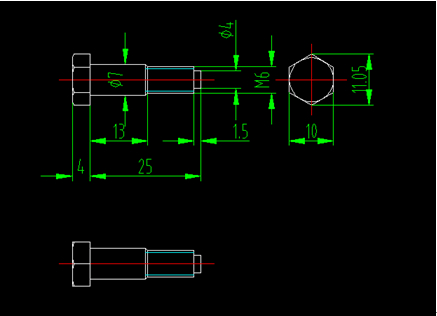

圖/直接調用中望CAD機械版圖庫零件效果
對于已經調用在圖紙上的零件,設計師如果想變更某些尺寸使其重新生成,此時只需雙擊零件或通過超級編輯命令的快捷鍵“V”來修改圖形尺寸參數即可,非常方便快捷。
需要特別指出的是,設計師們在調用零件時,可以根據自己的需求,在基于可編程模塊的架構設計、支持VBScript腳本和復雜公式的中望系列化零件庫窗口界面,通過更改原始參數、公式等步驟來生成并繪制符合要求的零件,編輯調用的零件可以智能、正確地顯示在每個圖層上。

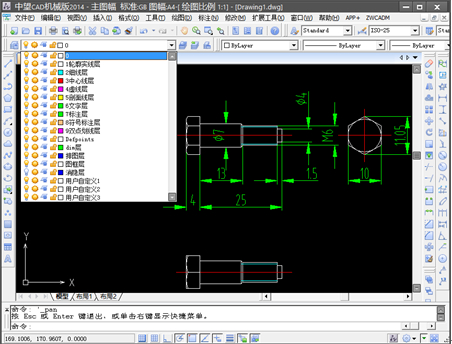

圖/中望CAD機械版精確顯示設計師繪制的零件
二.超級符號庫
設計師在各類機械產品的設計繪圖中,經常需要在符號庫中調用各種符號,因此,符號庫中符號的豐富程度也在一定程度上影響了繪制效率。中望CAD機械版提供的豐富而全面的符號庫系統,滿足了各種機械CAD設計繪圖中對符號內容的需求。
中望CAD機械版所提供的超級符號庫包括了4種符合國家標準的符號內容:機構運動符號庫、液壓氣動符號庫、電氣符號庫、金屬結構件。

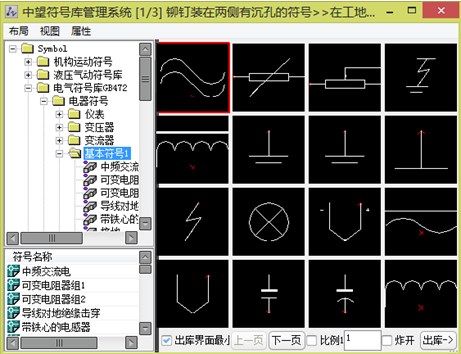

圖/中望CAD機械版2014符號庫界面
在中望CAD機械版2014中,“超級符號庫”的使用也一如既往的簡單、快速。設計師在調用時先選擇需要的符號,選中的符號會顯示紅色框(如上圖所示),然后選擇合適的輸出比例,點擊“出庫”按鈕即可調用,或者雙擊所選符號。而在圖紙插入一個符號后,可按鼠標右鍵或空格鍵連續插入同一符號,符號會保持相同的比例。如果需要改動比例,必須重新設置比例后再調用。
小結:中望CAD機械版以GB、ISO、ANSI、DIN、JIS等標準為設計依據,匯集機械行業專用的設計功能和圖庫,能夠最大程度簡化設計步驟,提高效率。同時,還擁有圖幅、圖層、BOM表等一些列智能化管理,使整個設計流程更加流暢、準確。
