在結構設計中,PKPM是最常用的計算類軟件,其計算數據格式采用的是.T文件。設計師們都知道,盡管.T文件可以轉換為.dwg文件并在CAD平臺軟件中打開,但編輯起來卻存在著諸多障礙:文字亂碼、一級鋼筋的彎鉤變成方的,跟設計院的習慣不同、二級鋼筋有6個頂點,起始端3個頂點和終止端3個頂點完全重合、軸號和鋼筋號使用“圓+文字”表示……,這些給設計師造成很大麻煩。

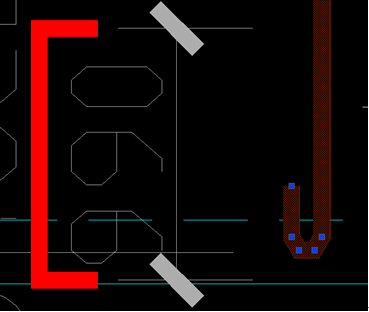

圖/PKPM圖形上鋼筋顯示的差異
出于以上這些原因,設計師往往選擇放棄由PKPM直接生成的施工圖,只用PKPM的計算結果,并花費大量時間重新繪制梁、柱、墻、板施工圖。
為徹底解決結構設計中的這一“頑疾”,中望結構特別開發了PKPM接口程序,實現了兩者的完全兼容。通過該程序,設計師就可以直接使用由.T轉換的.dwg文件,從而避免了大量的重復繪圖工作,提高工作效率。
一.深度兼容,中望結構自由編輯PKPM圖紙
中望結構兼容PKPM軟件主要是通過兩方面來實現的:一部分是對圖形的圖層和實體進行轉換,另一部分是對PKPM存在的問題缺陷進行處理。這個轉換程序就是[外部接口],它能夠自動處理PKPM文字。[外部接口]命令位于主菜單[結構平面]下。
使用中望結構打開一張PKPM生成的.dwg圖形,點取[外部接口]命令,我們可以看到菜單里面顯示的就是中望結構和PKPM接口的各項功能。設計師可以根據實際情況來選擇所需要進行轉化的部分。
設計師只需選取要轉換的圖形,程序在短時間內就自動對圖形進行轉換。通過文字轉化,如下圖所示,鋼筋已全面正常顯示,文字亂碼、文字間隔變寬等問題得到了有效解決,與在中望結構中的設置完全一致。

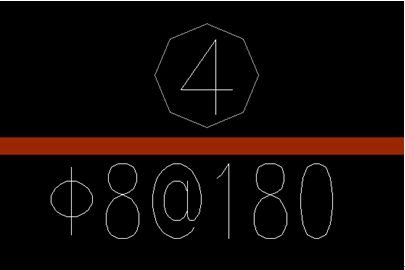

圖/中望結構正確顯示圖形信息
此外,軟件還對圖形的其他部分也進行相應的轉換和處理。通過轉化,我們就得到一張標準的圖紙,后期設計師還可以使用中望結構提供的專業編輯功能對圖形進行深入加工編輯。

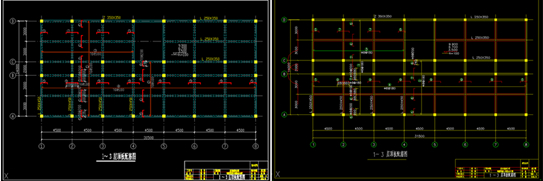

圖/使用中望結構轉化前后的圖紙
二.專業功能,高效繪制結構CAD圖紙
除了可以對PKPM生成的圖紙進行轉化之外,中望結構還提供了一系列高效的計算工具、結構符號、結構查詢、尺寸文字工具、圖框工具等,且支持參數化編輯,幫助設計師提高工作效率。
圖/中望結構完善的繪圖工具

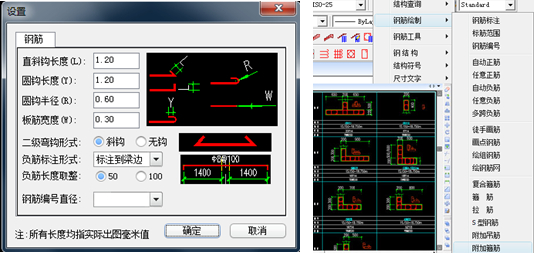

對于設計師來說,繪圖工具在很大程度上影響制圖設計的效率。中望結構提供了完善專業的鋼筋繪制、編輯和計算工具,簡化設計流程,且支持豐富的參數化設置功能,繪圖前即可直接進行設置,鋼筋間距符號、點鋼筋直徑、直鋼筋寬度、保護層厚度等設計師也可自由設置,從而制定一個最符合自己習慣的繪圖環境,使用起來更加得心應手。
在設計標準上,中望結構以國家設計規范為依據,與建設部頒布實施的制圖規則《混凝土結構施工圖平面整體表示方法和構造詳圖》保持一致,確保設計師采用新標準規定的繪圖方法繪制施工圖,使工程項目順利通過驗收。
小結:軟件的兼容性體現了一個軟件的特性和軟件的處理圖形的能力,中望結構通過專門的接口將PKPM圖紙進行了轉化,使得其可以在CAD軟件中順利進行后期的編輯、修改等操作,讓整張圖紙更好的服務于后期施工。同時,中望結構還具備完善專業的繪圖功能,幫助設計師大幅度提高工作效率。
