作為中望軟件面向工程建設行業打造的專業應用軟件,中望CAD建筑版產品功能完整強大,文件格式廣泛兼容,且運行穩定,受到廣大用戶的喜愛。建筑設計使用到的常規功能,如軸網、柱子、墻梁、門窗、剖立面圖等等,在各類建筑設計軟件中都具備,而中望CAD建筑版除了這些常規的建筑設計功能外,還有許多特色功能,能夠方便工程師在實際繪圖中的細節設計,極大提高工作效率。
一.智剪軸網,一鍵讓雜亂的圖紙瞬間變簡潔
工程師在建筑設計時,并不是起初繪制的軸網的每個部分都有墻體,很多情況下,只是軸網的一段有墻體存在,而多余的軸網會使圖面看上去很雜亂,且不利于進一步的繪圖工作。這時可以應用中望CAD建筑版中的智剪軸網功能,在繪制好軸網和墻體的圖紙上框選整個圖紙,多余的軸網就會自動減掉,而墻體上的軸網則會保留下來。更值得稱贊的是,軸網簡化只需一個框選動作即可全部完成,瞬間讓雜亂的圖紙變得簡潔清晰。

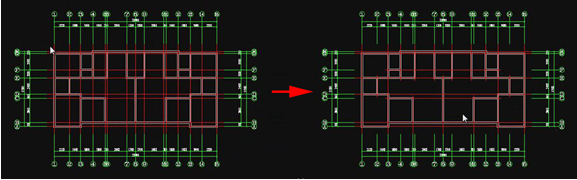

圖/中望CAD建筑版智剪軸網
二.門窗整理,高效管理門窗樣式及尺寸
對工程師來說,門窗整理是個很好的整體查看和修改門窗工具。在中望CAD建筑版這個功能的對話框中,系統會將圖紙中全部的門窗分類,使用的門窗種類以及每個種類的數量都會集中展現出來。如果有需要,用戶還可以對一類門窗進行修改,也可以對單獨的每個門窗修改。對話框右下角的“選取”按鈕,方便用戶以點選或框選的方式,選擇圖紙上的門窗圖形,即可反映到門窗整理的列表中,清晰的展現表中的數據和圖形關系。需要強調一下,列表內還具有沖突檢查功能,該功能可以將由于各種原因產生的尺寸規格不同,但編號相同的門窗標識出來,提醒用戶進行更改。

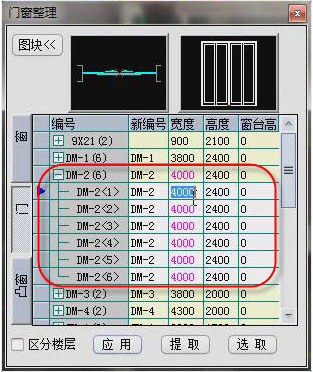

圖/中望CAD建筑版門窗整理功能對話框
三.門窗收藏,常用類別直接調出使用
經常繪制同類圖紙的工程師,可以利用門窗功能里的收藏,將同類建筑中使用頻率高的門窗規格進行匯總,形成一個類,以便在其它圖紙繪制的時候直接調出使用。中望CAD建筑版包含的門窗庫種類繁多,適合不同的設計需求,但通常情況下,工程師個人經常使用到的具體類別較少,所以通過中望CAD建筑版門窗收藏這個功能,工程師可以根據自己繪圖設計過程中的實際使用情況,自定義門窗挑選的范圍,在后續工作中就能夠快速調出相應類別,而且清晰明了,從而大大節省了篩選所需門窗種類的時間。

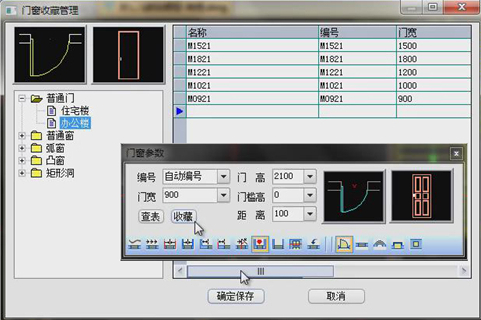

圖/中望CAD建筑版門窗收藏功能
四.在位編輯,文字修改快速完成
利用建筑專業功能創建的文字或表格,如果需要修改文字,中望CAD建筑版在操作上具有特有的編輯功能,可快速完成文字修改,具體為:單擊選擇文字,然后再單擊需要修改的文字具體位置,在這個位置上會出現一個紫色的文字修改光標,這時用戶就可以在此添加文字了,中間過程不需要進入CAD的文字編輯器中,而且軟件運行速度比普通修改方式要快很多。另外,針對表格,用戶在選擇表格對象內容后,右鍵菜單上會根據選擇的內容展示相應功能,如用戶可以通過右鍵菜單進行單元格合并或數字求和等操作,十分方便。

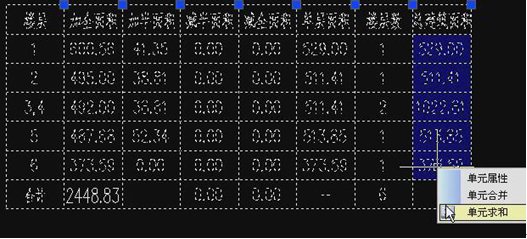

圖/中望CAD建筑版在位編輯功能
上面列舉的幾個中望CAD建筑版的特色功能,在工程師繪圖設計過程中極大地簡化操作步驟,節省大量時間。但這些功能只是中望CAD建筑版眾多特色的一部分,除此之外還有自定義對象繪制剖面圖、封閉陽臺、戶型統計、軸號編輯、樹木布置功能等,可以很好的幫助用戶進行繪圖工作。另一方面,中望軟件也于近期推出水暖電模塊,結合中望CAD建筑版、結構版,實現圖紙全面兼容,形成了一個更加高效的工程建設行業的整體解決方案,為廣大企業用戶、工程設計師帶來更好的使用體驗。
