中望CAD工程建設行業整體解決方案打破了市面上一般專業軟件之間的技術壁壘,將二維工程圖、三維表現和建筑信息合三為一。其中,中望CAD建筑版,中望給排水、暖通、電氣(以下簡稱“中望水暖電”)不僅繪圖功能齊全,符合最新專業設計及計算規范,且實現二三維同步設計,專業計算一體化,多專業底層同步,從而方便數據共享,如材料統計,設備連管標注,碰撞檢查等。這些為未來的BIM系統設備設計,虛擬漫游,3D計算模擬,4D施工管理,變更管理追蹤,5D造價管理等應用奠定了基礎。
·二維、三維同步化
設計師在使用中望CAD建筑模塊的時候,可以使用拉線分割屏幕設計窗口,一邊繪制平面圖,一邊動態觀察三維視圖。如此一來,設計師在做二維視圖設計的時候能夠更加直觀、快捷的感受到設計改動的部分。從設計行業發展的角度來看,信息化、標準化、可視化越來越必不可少,而普通圖紙的三維化則讓平面設計行業朝著BIM信息化設計邁出了重要一步。
圖/中望CAD建筑版實現二三維設計同步
·建筑水暖電專業一體化

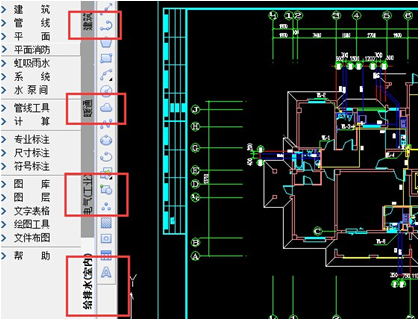

需要特別指出,將二維視圖三維化,這個功能并非中望CAD建筑版所獨有,中望水暖電也同樣可以實現。中望水暖電將在cad平臺上進行的二次功能開發模塊合一,把建筑,水暖電,平臺合并在一個軟件里面,從而為多專業設計師帶來了極大的便利。專業設計模塊合四為一,且彼此無縫兼容,更加方便設計師對圖紙的修改,使得各專業的協作、配合也更加緊密順暢。
圖/中望CAD建筑水暖電一體化
除此之外,中望建筑、水暖電精確簡單的操作方式也為設計師們所津津樂道。設計師先使用CAD軟件繪制好建筑圖,然后可直接切換模塊繪制水暖電的布局詳圖。當遇到需要修改的部分,設計師直接在軟件上就可以修改,而不需要同時安裝幾個軟件,并且在繪制的同時可以直觀地看到管道等相對應的模型。在一些對三維模型要求不那么高的部門,設計師或審圖員只需在查看圖紙的時候直接利用三維模型便可輕松容易地找到設計的不足之處。
·三維碰撞檢查

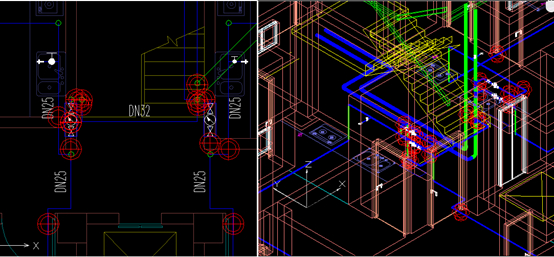

三維碰撞檢查是中望水暖電率先推出的新功能,對保證設計的合理性有著積極作用。在中望專業模塊中,建筑的梁柱,水暖電設計中的管道、橋架等都可以進行碰撞檢查,且軟件提供的碰撞檢查結果有多種表達方式:一、平面碰撞的部分會以紅色小球表示;二、如需標示,軟件可在平面圖中以標注的方式表達出來;三、利用三維模型視圖或者碰撞模型方式顯示。碰撞檢查可以幫助設計師防患于未然,把問題解決在設計階段。
圖/中望CAD的三維碰撞檢查功能
值得一提是的,中望CAD的三維碰撞檢查操作簡單,各模塊之間兼容性非常好,從二維平面到三維模型任意切換,且三種模式均可以實現檢測及結果顯示??梢哉f,中望CAD建筑、水暖電專業模塊實現繪制、模型、檢查一步到位,從而為設計師帶來精確、合理的圖紙。
