國內二維CAD軟件產業在經歷兩次大的發展浪潮之后取得了實質性的突破,CAD技術被普遍接受,成為企業提升設計效率和產品創新能力的重要手段。同時,CAD技術在生產制造中的深入應用也帶動了二維CAD軟件產業的發展。這期間涌現出中望CAD、北航海爾(現CAXA)、凱圖(后與天喻合并)、開目等一大批具有自主版權的二維CAD軟件,國內基于AutoCAD二次開發的商品化軟件也空前繁榮,大恒、InteCAD(天喻)、艾克斯特、天河等CAD軟件得到了廣泛的應用。
另一方面,國內的機械設計軟件由于相互之間功能的實現方式不同,導致圖紙在交互過程中出現明細表、符號標注等智能化的編輯失效,標注的序號和明細表之間不再相互關聯,表格、符號都無法編輯等一系列問題。如下圖1中,某機械軟件繪制的圖紙在企業用的CAD機械軟件上,表格屬性顯示為參照塊,無法編輯,從而影響到企業的正常設計生產。

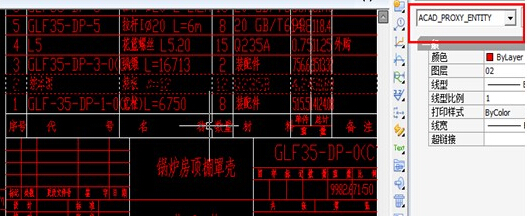

圖1/ 某機械軟件圖紙在中望機械版上的屬性顯示
對于使用主流機械繪圖軟件的企業用戶,如何將外來的其他機械軟件的圖紙快速轉換格式、實現專業軟件的特有智能化功能,顯得至關重要。其實,得益于中望CAD+平臺軟件強大的兼容性能,中望CAD機械版在處理外來圖紙文件上十分便捷和簡單。
Teamdesigner、大恒、InteCAD等基于AutoCAD平臺等系列二次開發的CAD(Drafting)工具軟件,為機械設計行業帶來一些便利性的產品,其圖紙的保存格式為主流的dwg格式,在功能上主要是在BOM的關聯上面有著自己特有的聯接方式,用戶可以對BOM進行直接的雙擊編輯。
對于這些軟件生成的圖紙文件,中望CAD機械版2014具有以下幾個優勢特點:全面的序號樣式,能夠迅速生成序列號和BOM表,并且序號與BOM雙向關聯,BOM全自動生成、更新;標注內容與專業術語詞句庫建立了聯系,可快速輸入所需內容;可與PDM/ERP高效集成。企業使用Teamdesigner\大恒\ InteCAD等生成的圖紙,在中望CAD機械版中可以完全打開,從而保證了圖紙的完整性以及不同部門之間順暢的交互。而在序號與BOM表關聯性上,中望CAD機械版也有對應的功能,通過簡單的操作來滿足使用需求,具體如下:
一、中望CAD機械版輔助功能中提供了提取表格數據功能,企業用戶可直接將表格中的數據提取導出成為Excel文件。

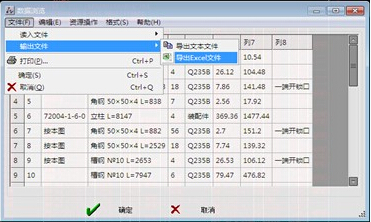

圖2/中望CAD機械版的數據提取功能
二、將導出的Excel文件通過中望CAD機械版的明細表中的數據導入功能將表格中的數據再次導入到圖紙中,標注序號、序號會與導入到明細表中信息自動形成連接,這樣明細表就可以進行再次的自動智能化編輯。

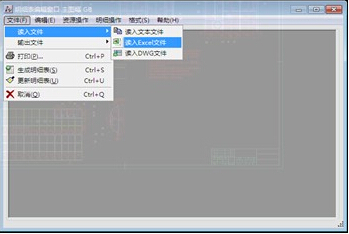

圖3/中望CAD機械版的數據導入功能
值得一提的是,在這一交換過程中,軟件既保證了數據的完整性,而且避免了設計師重新輸入數據而增加重復性的工作,并且將中望機械版中BOM表自動編輯的功能充分利用,有利于提高工作效率。
而對于部分企業用到的PCCAD設計系列圖紙,中望CAD機械版則可以完全兼容。PCCAD是天河軟件公司在AutoCAD基礎上,根據中國機械工業實際情況和國家標準而開發的工程繪圖設計系統軟件。中望CAD機械版最早對PCCAD進行了完全系統的兼容,PCCAD圖紙中望機械版中打開,BOM表,標題欄等屬性文件都可以直接進行雙擊編輯,BOM表中修改信息也可以自動生成,功能上可以達到完全兼容。

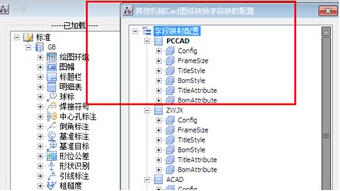

圖4/中望CAD機械版兼容PCCAD的配置信息
小結:在機械設計領域的眾多國產專業繪圖軟件中,中望CAD機械版稱得上是自主研發的典型代表,它以GB、ISO、ANSI、DIN、JIS等標準為設計依據,集合了國外同類軟件的強大功能和國內同類軟件的使用便利這兩個特點,既涵蓋了國外主流mechanical 絕大部分的功能,又提供了眾多具有自己特色的功能,如尺寸標注、輔助工具、形位公差-90°方向等,同時擁有種類齊全的零件庫和綜合的機械繪圖工具,可以顯著加快機械設計流程,提高企業設計效率,是當前使用最為廣泛的國產機械CAD繪圖軟件。
