樓梯是建筑設計中常見的構件之一,手動繪制操作繁瑣費時,專業的CAD建筑軟件就能實現樓梯的快速繪制,給設計工作帶來極大便利。這也是中望CAD建筑版所具備的強大的功能之一,且可以在二維和三維視圖中同步展示。
一.快速繪制雙跑樓梯

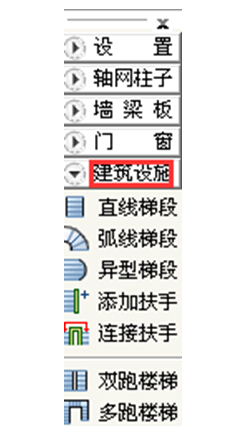

打開中望CAD建筑版,左側菜單欄中選擇【建筑設施】——【直線梯段】,如下圖1所示:
圖1/中望CAD建筑版提供多種樓梯樣式
中望CAD建筑版提供了由自定義對象建立的基本梯段對象,包括直線、圓弧與異型梯段,由梯段組成了常用的雙跑樓梯對象、多跑樓梯對象。
將直線梯段、平板和扶手欄桿結合在一起就是常見的雙跑樓梯了。它同樣具有二維視圖和三維視圖。而樓梯方向線屬于樓梯對象的一部分,隨著剖切位置改變自動更新位置和形式。如果要將樓梯快速轉換成沒有踏步的坡道,只需修改扶手的高度、扶手寬度、踏步寬度與步數等的參數即可實現。
圖2/中望CAD建筑版樓梯樣式可進行參數化設置
二.快速繪制多跑樓梯
中望CAD建筑版的屏幕菜單中,點擊【建筑設施】,即可找到【多跑樓梯】功能。它可以實現梯段和休息平臺交替布置的設計要求,最常見的樓梯樣式也可以輕松搞定。

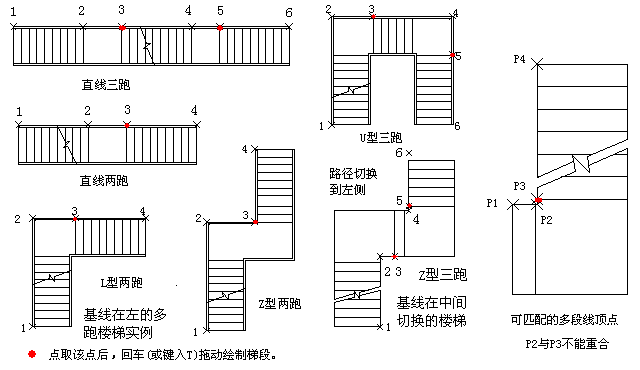

圖3/中望CAD建筑版快速繪制多跑樓梯

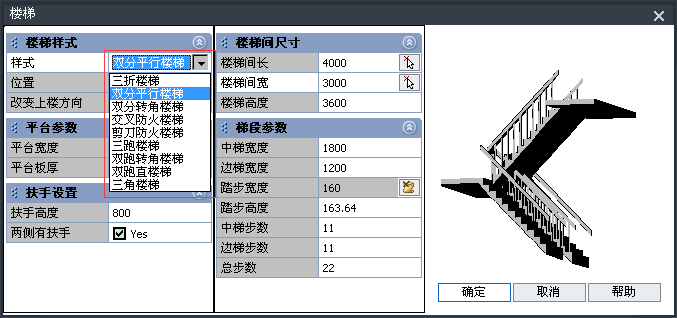

不僅如此,中望CAD建筑版還可以便捷地設計出特殊且個性化的樓梯樣式。打開屏幕菜單命令中【建筑設施】——【其他樓梯】,在彈窗的界面對話框左邊的樣式下拉菜單中可以找到更多更細致的樓梯樣式。最右側是三維視圖效果,可拖動鼠標來改變視口預覽。
圖4/中望CAD建筑版提供更多樓梯樣式
針對樓梯設計會和建筑中的墻體或柱子等相關實體相結合的情況,中望CAD建筑版還體提供了樓梯面對碰撞的對象自動裁剪、自動契合等功能,讓設計師更加高效地繪制出符合要求的樓梯樣式。
