機械設計中需要繪制非常多的精密且復雜的零件圖,設計師經常進行縮放來查看一些局部圖形。頻繁的縮放操作影響了繪圖效率,而且容易造成眼睛疲勞。
現在,中望CAD機械版的局部詳圖功能就能夠簡化這些重復性的操作,快速對零部件的局部進行放大,清晰展示。同時,局部詳圖支持重生成方式。當原圖的形狀、尺寸、比例發生改變后,執行重生成,放大的詳圖將同步顯示修改后的圖形,從而有效提高了繪圖效率和設計質量。
Step 1:

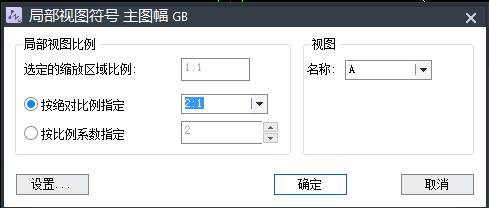

打開局部詳圖命令,選擇一點作為圓心,彈出對話框,根據需求選擇局部視圖的比例,可以按絕對比例指定也可以按比例系數指定。
1)鍵 盤:ZWMDETAIL
2)菜 單:機械--創建視圖--局部詳圖
圖/中望CAD機械版局部詳圖功能
Step 2:

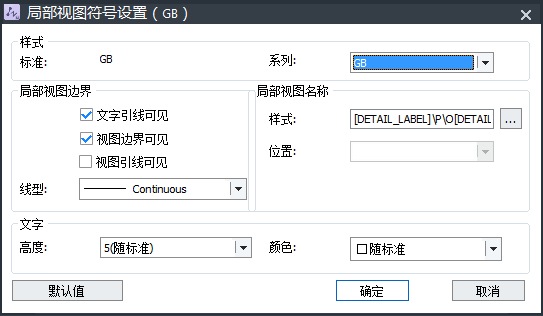

點擊設置,可以對局部視圖的符號進行設置。
圖/中望CAD機械版局部視圖符號設置
Step 3:

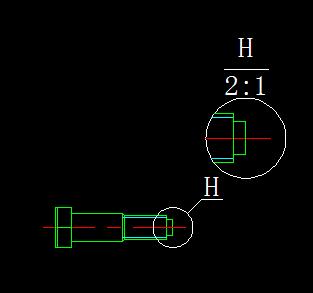

設置完成后,點擊【確定】按鈕,效果如下圖。
圖/中望CAD機械版局部詳圖
Step 4:
如果需要修改內容,設計師在原圖中修改之后,再雙擊局部詳圖,并點擊確定,即可發現在局部詳圖中已重生成。
圖/中望CAD機械版局部詳圖
小結:機械產品的設計要求非常精細。中望CAD機械版的局部詳圖功能不僅讓繪制的零部件的局部圖形更清晰,且在功能命令執行完畢后設計師還可對局部詳圖進行編輯操作,修改放大后的視圖比例,提高了繪圖效率,也讓審圖人員或客戶更加直觀理解設計的細節內容。
