CAD建筑設計繪圖中，立剖面的圖形表達和平面圖有很大的區別，立剖面表現的是建筑物的一個局部視圖。而受三維變化形式和遮擋的影響，采用構件的方式來表達立剖面并沒有可遵循的規則。

設計師繪制好一套工程的各層平面圖后，需要繼續設計立剖面圖來交待建筑物的豎向設計詳情。對此，中望CAD建筑版就提供有齊全高效的立剖面功能，幫助設計師快速繪制出所需的立剖面視圖：

圖/中望CAD建筑版立剖面功能截圖

一．立面視圖的快速生成

設計師使用中望CAD建筑版設計好樓層框并三維組合之后，便可使用命令【建筑立面】，命令行會提示選擇你需要的立面方向，根據提示操作之后，便可形成建筑立面，如下圖所示：

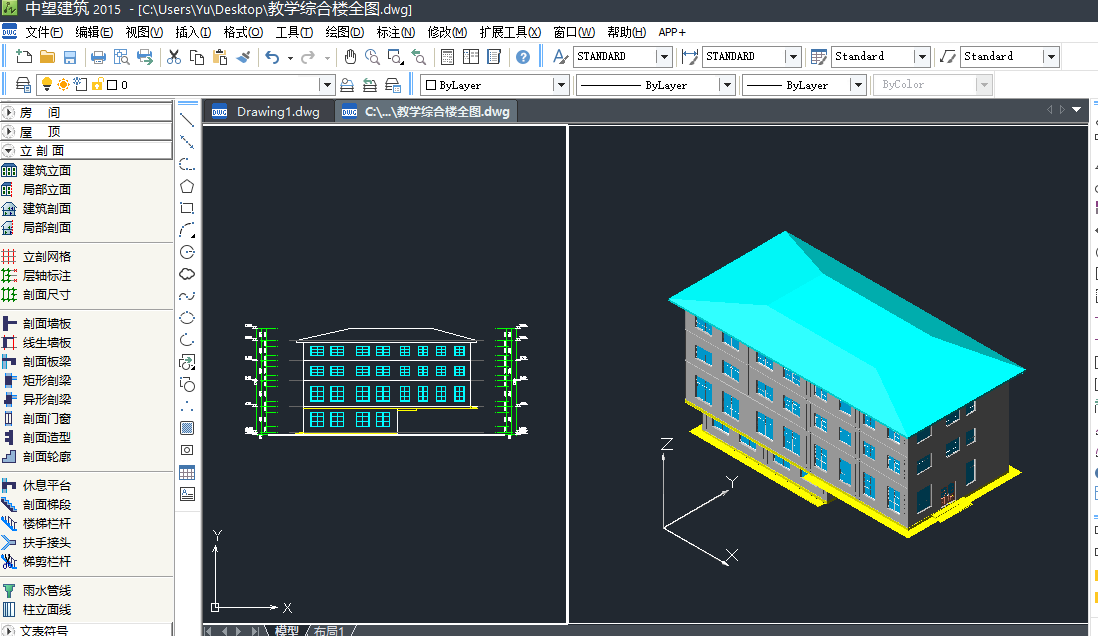

圖/中望CAD建筑版生產的建筑立面效果圖

除了可以繪制建筑立面之外，局部立面可以逐層生成立面然后位移或拷貝生成整棟建筑物立面圖。操作過程中注意不要選擇無關的物體，例如內墻和室內構件都不應選取，以便軟件能更快速的響應，提高繪圖效率。

通過中望CAD建筑版的立剖面功能，設計師不僅可以繪制單層正立面，也可以繪制出單一構件的立面視圖。

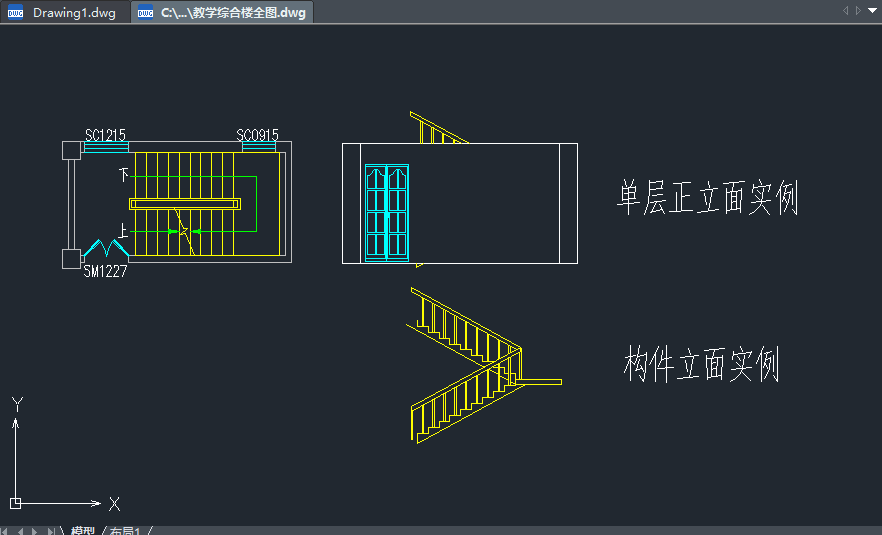

圖/中望CAD建筑版可快速繪制出構件的立面圖

二．便捷繪制剖面視圖

剖面的生成與立面有些相似，區別在于立面只需確定投影方向，而剖面除了投影方向尚需指定剖且位置，因此生成剖面之前，必須建立剖切號。中望CAD建筑版會根據樓層表的層高定義和用戶選擇的平面剖切線，自動生成建筑剖面圖。

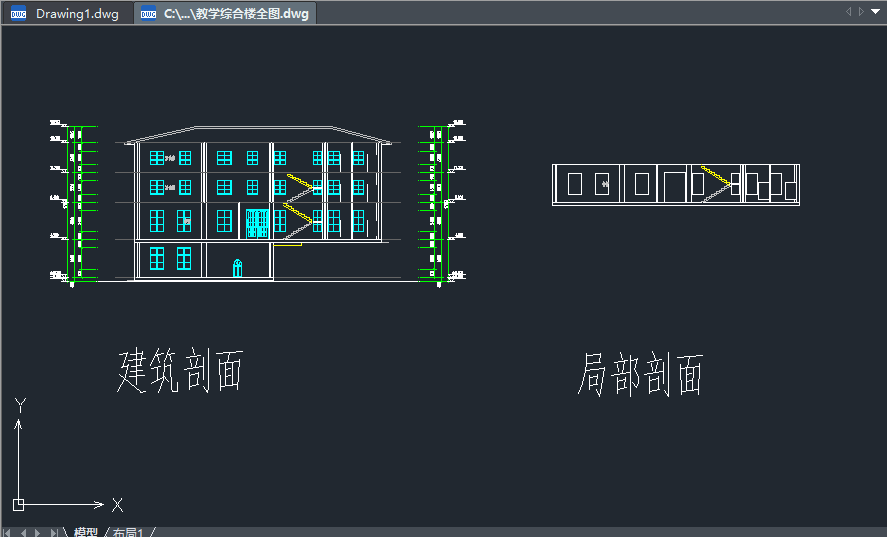

圖/中望CAD建筑版生成的剖面視圖

除了根據圖紙生成剖面圖以外，中望CAD建筑版還支持設計師手動繪制剖面圖。相比常規的CAD平臺軟件，中望CAD建筑版的剖面圖繪制功能更加強大，操作更方便，從立剖網格到剖面門窗、造型，都可快速完成，幫助提高設計效率。

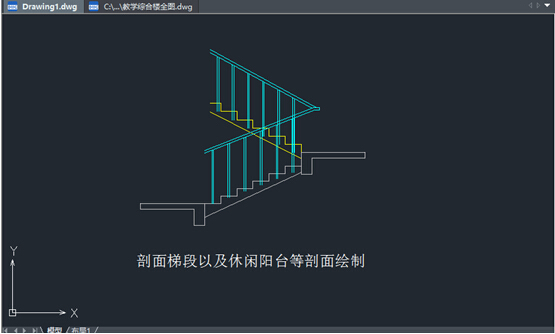

圖/中望CAD建筑版繪制構件的剖面效果圖

小結：中望CAD建筑版將平面圖與立面圖有效結合，并充分考慮設計人員的實際繪圖需求，幫助設計師盡大可能地減少了設計與實際不符情況的發生，確保整個圖紙的準確性，從而有效提高工作效率。
