水暖電設計過程中,統計CAD圖紙中用到的所有零部件是設計師需要完成的最后一個工作。傳統的人工統計不僅十分費時費力,且容易出錯,而一個小零件出現遺漏或錯誤,都會影響到整個工程的質量和進度。對此,中望CAD水暖電提供有智能的材料統計功能,只需一個命令即可快速完成所用零部件的統計,并自動生成清晰的材料表,幫助設計師高效準確地完成材料統計。

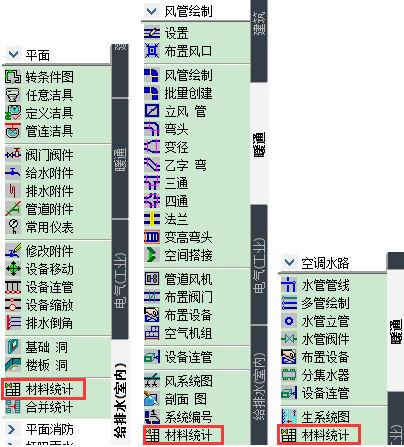

中望CAD水暖電在菜單欄中提供了多個【材料統計】命令的入口,如下圖所示。設計師也可以在命令行中輸入“CLTJ”,啟動此命令。
圖/中望CAD水暖電菜單欄中的材料統計功能

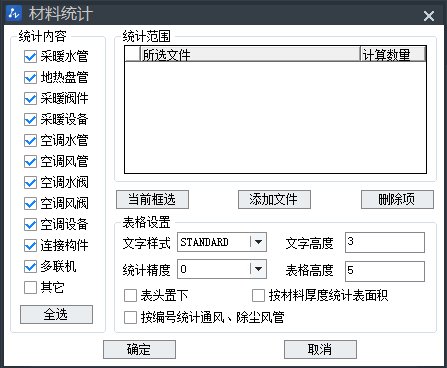

輸入命令后,系統彈出“材料統計”對話框,設計師可以按實際需求選擇統計內容和統計范圍,且可根據具體要求對表格進行文字樣式、文字高度、統計精度、表格高度等參數設置。此外,中望CAD水暖電還提供了“按編號統計通風、除塵風管”“按材料厚度統計表面積”等選項,滿足了設計師不同的統計要求。
圖/中望CAD水暖電材料統計對話框
點取命令后,命令行提示:請選擇要統計的內容后按確定[選取閉合PLINE(P)]<整張圖>:
直接在圖面上點擊鼠標右鍵即可選擇整張圖紙;

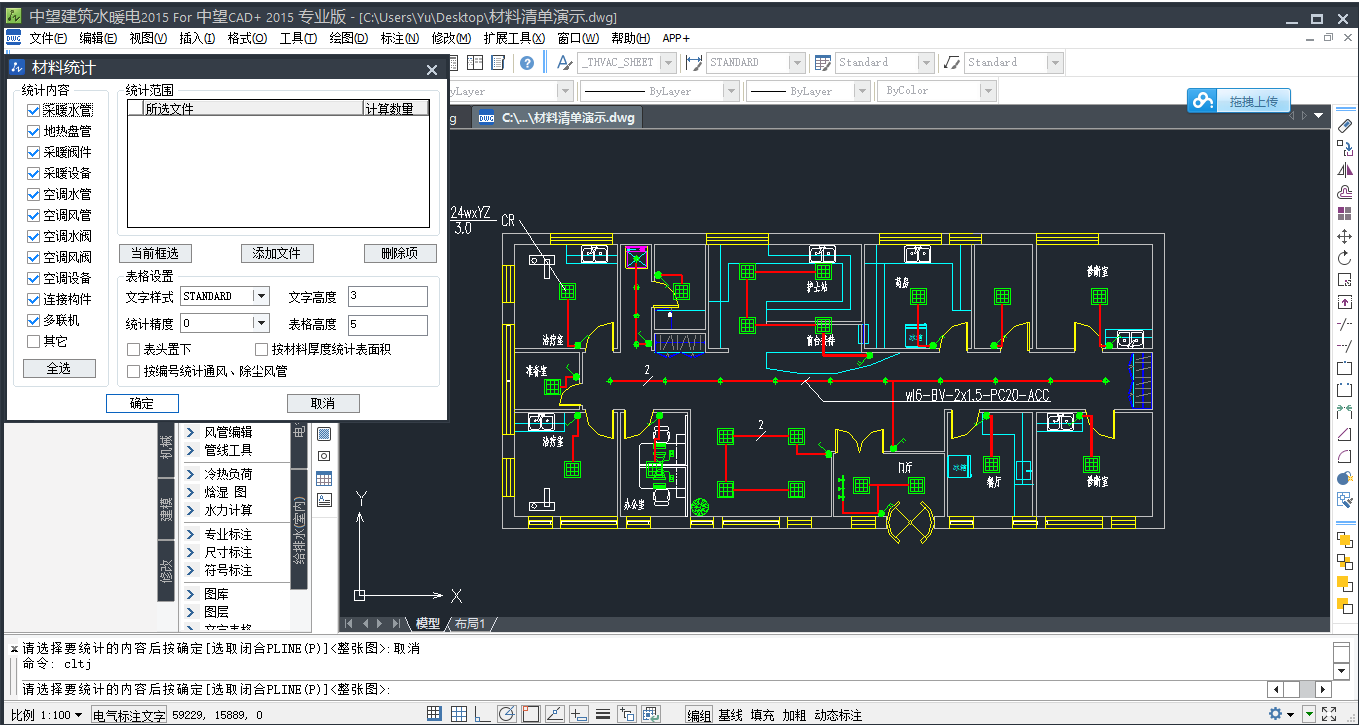

如只需統計圖紙的其中一部分內容,則可點擊對話框中的【當前框選】按鍵,框選要統計的圖面。
圖/中望CAD水暖電材料統計選擇統計內容
選定好統計范圍后,設計師將鼠標移到合適插入材料表的地方單擊,軟件就會自動生成完整的材料統計表格了,包含了所需零部件的名稱、規格、單位及數量等內容信息,非常快捷。
圖/中望CAD水暖電自動生成的材料統計表
小結:中望CAD水暖電簡化了繁瑣易錯的材料統計操作,使原本可能需要好幾個小時甚至是一兩天的工作,通過【材料統計】命令瞬間可以完成,有效地幫助設計師節省手動統計的時間,大幅提高了工作效率。
