中望CAD2017機械版已正式發布,具備了更加專業的機械設計功能:使用靈活的標準化的圖檔管理,人性化的操作界面,等等,讓用戶擁有良好的設計體驗。而最受設計師歡迎的標準零件庫功能,在該版本中得到了進一步強化,涵蓋的標準零件的種類和數量大幅度增加,滿足更多專業領域設計師直接調用并進行參數化設計的使用需求。
標準零件:數量國內最多范圍最廣
標準零件是機械類繪圖設計過程中經常使用到的對象元素。在傳統的CAD機械設計及其相關行業,設計師往往會花費大量時間在很多常用的產品或零件的重復性繪制,以及數據資料核對確認上面,這往往會造成設計效率低下、設計周期過長等問題。
而中望CAD機械版的標準零件庫功能不僅能高效地解決標準件重復繪制這些問題,更能提供零件參數信息供設計師參考。最新發布的中望CAD機械版2017,在延續以前版本零件庫的基礎上做了增加,包含66大類近400000個零件,涉及機械、重工、汽車、模具、煤礦能源、交通、水利、化工、船舶等各個領域,是目前國內數量最多、范圍最廣的標準零件圖庫。

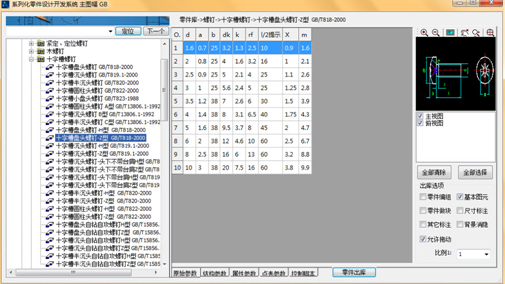

圖/中望CAD機械版零件庫功能對話框
使用操作:查找選擇方便,編輯修改便捷
另一方面,中望CAD機械版2017的標準零件庫功能具有使用便捷靈活特點。使用零件庫時,軟件會有零件庫對話框彈出,設計師根據零件類別可以快速找到需要的具體零件樣式。如果對產品類別不熟悉,也可以通過零件的關鍵字進行搜索。而選擇零件后,會自動顯示零件縮略圖,方便設計師根據縮略圖的基本概況判斷是否是需要的具體零件樣式。每個零件的參數可以在列表中進行選擇,部分參數是需要選擇或者設計師根據實際情況進行更改。
設計師選擇好的零件進行出庫繪制時,對有多視圖的零件需選擇合適的視圖方向,繪制出的圖形可以直接做成編組或塊的形式,個別情況需要零件自帶標注也可以進行勾選,非常方便。此外,設計師還根據實際要求對零件覆蓋的圖形進行遮擋,被遮擋的圖形會自動建立消隱圖層,不顯示在圖面上,自動對相關圖形調整。

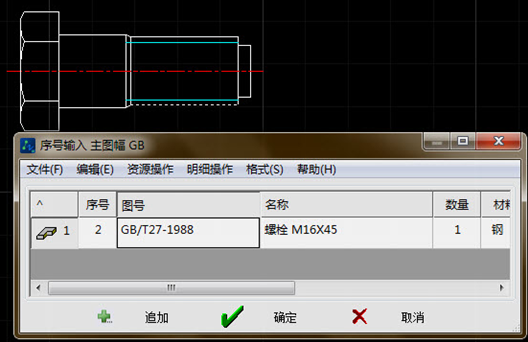

圖/序號標注標準件
對于零件庫繪制的標準件,設計師在進行序號標注時,軟件能夠自動提取到標準件的信息,如材料、型號等,生成明細表時這些信息會顯示出來,而無需用戶手動填寫標準件的產品信息,從而有效節省了大量時間,提高設計效率。值得一提是的,對已輸出的標準件的修改也非常方便。設計師不需要?jiǎng)h除標準件后重新插入,只要雙擊原標準件就會彈出零件庫的對話框,可以重新選擇標準件的類別和型號,已插入的標準件圖形就會發生相應的變更,便捷準確。
小結:除零件庫外,中望CAD機械版2017還具備了大量機械設計中需要的功能,可極大的提高機械設計人員的繪圖效率,縮短機械設計的周期,從而使設計師可以將更多的精力投入在設計中,從而增強企業的創新能力。
中望CAD機械版2017免費下載:http://www.gzxksb.com/product/mech.html
更多關于中望軟件及最新產品信息,請?jiān)L問CAD官網:http://www.gzxksb.com
CAD字體庫下載:http://www.gzxksb.com/ziti/
