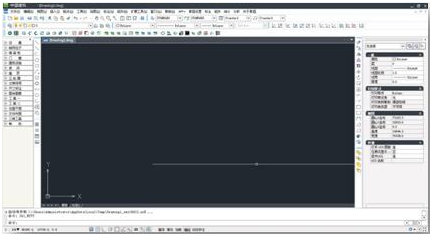

日前,中望軟件發布了基于最新版本的園林景觀專業設計軟件——中望景園2017,由于該軟件是基于中望CAD平臺及中望CAD建筑版之上開發的,穩定性、延續 性和可操作性都大幅度提升,功能和適用范圍有很大突破,主要體現在以下幾方面:
一.園林景觀設計與建筑規劃功能相結合
景觀設計過程復雜,包含方案規劃、方案擴初、施工圖繪制、方案匯報等多個階段,而各階段又不可避免地涉及到植物施工圖、土建施工圖,以及水電施工圖 等專業的設計,與建筑規劃設計關系密切。“單純的園林景觀設計功能無法滿足現階段設計院及設計師的應用需求。”中望CAD產品經理指出,中望景園2017基于中望建筑之上,設計師可借助建筑軟件的道路規劃、墻體模型等功能快速完成建筑規劃相關的設計繪圖工作,同時還能與其他專業設計部門更好地進行圖紙交流與設計協同,有利于保證整個項目設計的圖紙數據及時共享,順暢運轉。
二.植物繪制方式多種,種植靈活快速

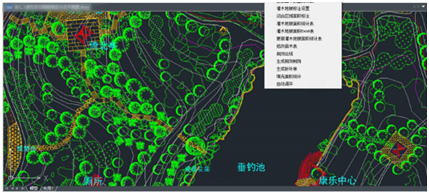

植物繪制及區域布局是園林景觀設計的主要內容,占據設計師大部分時間和精力。對此,中望景園2017提供了規則運行繪制,支持生成喬木樹陣、規則針葉林 、沿線布樹等樹木種植的繪圖方式,幫助設計師快速完成不同樹木的規則種植和不規則種植。而在工程平面圖中,設計師可以用植物的平面圖例表示成組、成 片種植,也可以用種植點和輪廓線表示列植、片植和混植。“多種繪圖方式有利于設計師根據要求和習慣靈活選用,更好地將腦海中的圖像完整、準確的呈現到圖紙,提高繪圖效率和設計水平。”
三.專業圖庫管理系統,可建立企業專屬圖庫集

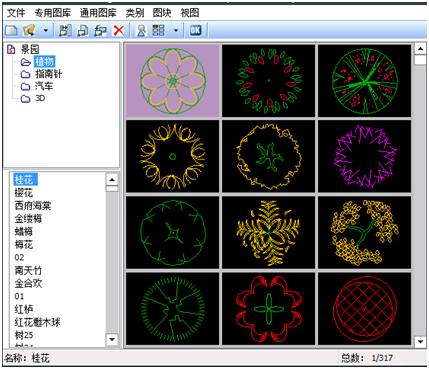

圖庫就是由圖塊組成的素材庫,豐富的圖庫能夠幫助設計師簡化大量手工繪制工作。中望景園擁有行業內最齊全的圖庫,且2017版本使用的是開放的圖庫管理 體系結構,設計師可以維護和修改自己的圖庫。“通過圖庫管理功能,設計師完全能夠進行圖庫文件的共享與重復利用。”中望CAD產品經理介紹,圖庫也不會受到軟件升級的影響,設計師能夠將圖庫的.TK文件放置到升級后軟件再次添加使用。“設計師通過新建庫功能可以把硬盤上已有圖塊批量加入庫,也可以將當前圖紙中的局部圖形轉化為塊并加入到圖庫中或者替換圖庫中的已有圖塊,快速建立屬于企業圖庫系統。”
四.與excel表格無縫轉換,數據統計準確便捷

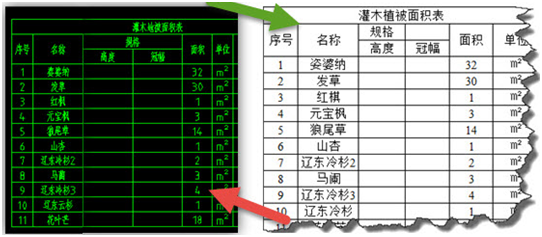

園林景觀設計中,由于植被的種類和數量眾多,且同一區域內往往會套種不同類型的花草樹木,設計師做統計時難度大,容易出錯。中望CAD產品經理指出:“ 統計數據無疑是令設計師頭疼的問題,一遍一遍的重復統計消耗了他們大量的時間和精力。”針對這一現實情況,中望景園2017提供了繪制環境設置、喬灌木折線標注、喬灌木弧線標注等功能,保證數據的收集過程的標準化。另外,苗木統計表、封閉面積統計表以及灌木叢面積統計功能,可直接一鍵框選完成植被的分類統計,表格數據亦可以在圖紙中生成并進行編輯。同時,設計師還可以選擇輸出為Excel表格,方便在專業的第三方數據處理工具中完成數據統計。更值得一提的是,Excel表格能夠再次導入到設計圖紙中。“使用中望景園,設計師可以在很短時間完成數據統計整理功能,工作效率大幅度提升。”
五.數據核查整理,工程造價更精準
在較大型的景區園林的設計工程中,施工總圖通常采用分片由各個設計師分別繪制,然后總和而成,難免會出現標注信息不同,圖塊插入重復等問題,從而導 致因數據整理錯誤而造成工程造價出現較大偏差。為有效解決這一問題,中望景園2017提供了喬灌重疊檢查、苗木數量統計表更新、面積統計表更新等高度智 能化功能,軟件自動根據圖塊的屬性將圖紙中的重復標注以及圖塊檢查出來,并根據用戶的需求設置刪除掉,保證在苗木統計表、面積統計表的信息準確無誤 。
中望景園2017為園林景觀設計師提供智能快捷的畫圖工具和設計功能。除了以上幾大功能亮點外,中望景園2017生成的全部圖形對象均為CAD的基本類型實體,生成的圖形文件為通用的格式,可以在常規的CAD軟件中進行編輯和修改,從而可以最大程度減少各種限制,提高繪圖效率。
免費下載中望景園2017:http://www.gzxksb.com/product/yuanjing.html
