最新的中望CAD 2018增加了许多智能化绘图功能，可帮助设计师简化设计工作。其中，尺寸驱动功能支持通过准确的数值来控制和改变图形的大小。设计师在绘制产品图纸过程中，当图纸中的对象数量比较多、尺寸需要经常修改，或者绘制不同规格的相同产品图形时，修改图形和尺寸就会变得繁琐和麻烦，无形中增加了许多工作量。针对这个情况，中望CAD 2018的尺寸驱动功能可以便捷的解决这一问题。设计师在绘图时完全可以不用考虑尺寸大小，只需绘制图形结构，然后再使用标注尺寸的方式，输入正确的数值，就可以把图形变成所需的大小了，非常方便。
例如，设计师在图纸绘制完毕后才发现某一长方形的宽度不对，需要修改调整。如按照传统的绘图方法，则需要将图形删除，重新输入长方形的命令来绘制，这样无疑会花费较多的时间。而通过中望CAD 2018的尺寸驱动功能，设计师只需要选择需要修改的标注，然后输入新的尺寸，软件会自动生成新的图形，而且具体的操作过程也非常简单。

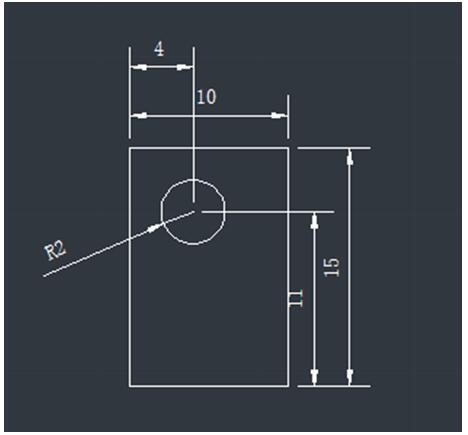

图1 驱动之前的图形
设计师可以在菜单栏“扩展工具”下的“标注工具”中快速找到并调用“尺寸驱动”功能，选择尺寸输入新的数值后框选需要驱动的部分，图形就自动随着尺寸的改变而变化，并且所有涉及到的尺寸标注也都会自动修改，十分的智能高效。

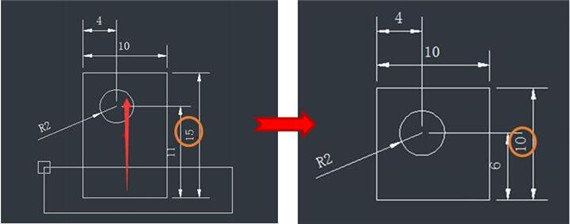

图2 图形及尺寸标注同时发生更改
如果需要修改圆的大小，同样可运行尺寸驱动命令，此时命令行会提示选择标注，设计师选择半径标注然后输入新的半径即可。当只需要将长方形一边的长度进行修改，则只需要框选要修改区域的角点。以往，设计师需要通过输入数字的方式来确定每一个点的位置，无法真正实现参数化设计。

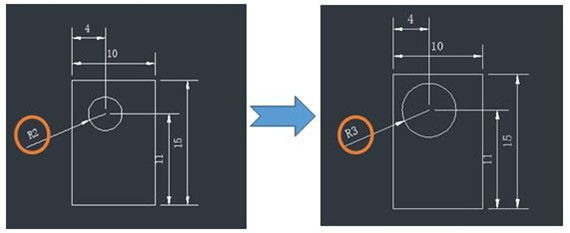

图3 修改圆的半径

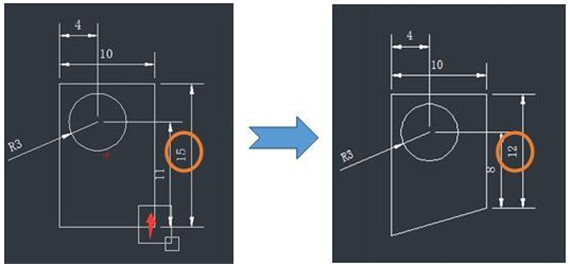

图4 修改长方形的长度
中望CAD 2018的尺寸驱动功能实用性高，适用于任何行业，能够将原有复杂的绘图过程或者修改过程简单化，从而帮助节省绘图时间，提高工作效率。
