除了強大專業實用的二維繪圖功能外，中望CAD還具備必要的三維功能，滿足用戶的日常設計需求。剛發布的中望CAD2018就新增加了針對三維圖形的功能——輪廓，可以快速將三維圖形進行投影，從而得到相應的二維圖，為工程圖制作做好準備。

中望CAD 2018輪廓功能在布局空間使用。用戶先打開三維圖形的文件，在布局空間利用視口，創建需要的視圖效果，但目前仍然是三維圖形對象，無法用二維編輯的命令對圖形進行操作，因此軟件強大的二維功能得不到發揮。此時應用輪廓功能，用戶可將復雜的三維模型投影到相應視圖平面得到二維圖形，接著就可以進行二維編輯并得到最終的工程圖。整個操作過程簡便快速。下面通過一個實例來展示中望CAD2018的輪廓功能的具體使用過程。

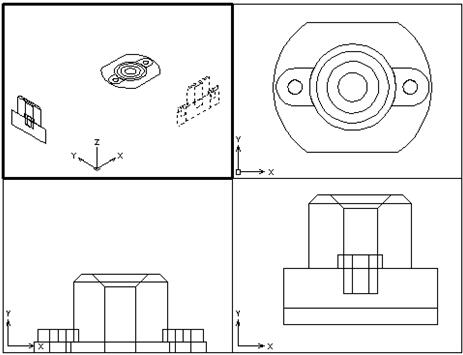

首先，打開一個三維模型文件，在布局中創建四個視口，并調整成前視，俯視，左視和一個軸測圖，建立工程圖的三視圖的效果。由于此時的模型依然是三維對象，所以工程圖細節編輯和標注會有一些困難。

圖/創建工程圖三視圖效果

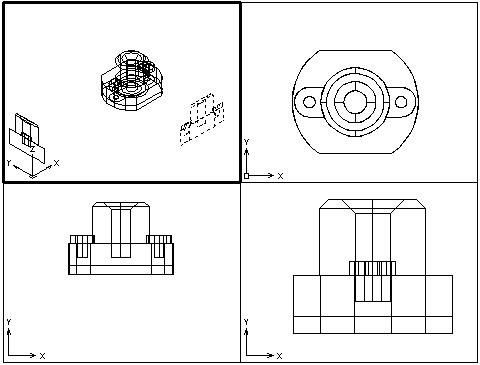

然后，依次在四個視口中使用輪廓功能（solprof命令），從而在各個視口的視圖方向上創建三維模型的投影圖形。需注意的是，該圖形是二維圖形。在創建的圖形中，CAD軟件會將三維圖的可見線條和背面遮擋住的線條自動歸為兩個圖層。在需要消隱圖的情況下，用戶可以調整圖層的顯示讓背面線條消失。

圖/創建三維模型的投影圖形

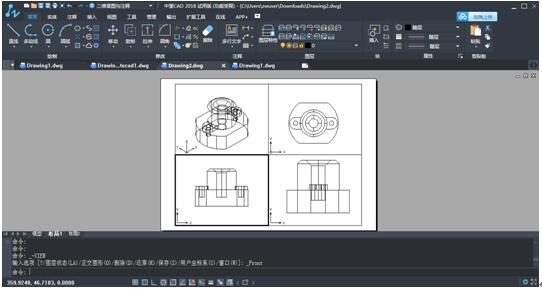

上面步驟完成后，用戶就可將視口中三維圖形對象進行移走，只保留輪廓功能創建的二維對象。用戶根據實際要求調整各個視口的顯示比例和對齊圖形，就完成了最終的三視圖。此時圖形對象都為二維，用戶可以進行相關的編輯和標注。

圖/完成三視圖

在一些情況下，用CAD軟件查看三維模型尤其是一些造型復雜的三維模型時，由于二維軟件的局限性，導致用戶很難在數模上完整的量取所需要的信息，并且不是所有的數模都能把面、線框炸開，讓用戶量取數模上的相關參數，這個設計繪圖工作增加了難度。針對這一情況，中望CAD2018新增的輪廓功能可以在布局空間里很直觀的生成所需要的二維圖，從而讓用戶可以在平面圖里方便地查看三維數模的結構，對數模進行尺寸查看和標注，有效幫助用戶提高工作效率。
