在建筑设计领域，几乎所有的设计都会需要一些可重复使用的素材，也就是设计师常说的“图库”。中望CAD建筑版2018就提供了高效易用的图库管理系统，使设计师可以更有效的组织、管理和使用这些设计素材，从而提高设计效率。 中望CAD建筑版2018的图库系统由外部图块组成，主要分为专用图库和通用图库两类。其中，专用图库可以被特定的命令调用，图块文件存放位置和名称是固定的，一旦改变会对这些调用命令产生影响。而通用图库不影响其他功能的使用，文件存放位置和名称不受约束。中望CAD建筑版支持设计师将经常用到的个性化素材增加到图库里面，且操作非常简便，可新建图库类别，一般不直接放入到专用图库中。这样既便于后续的修改，也可避免对其他功能的影响。

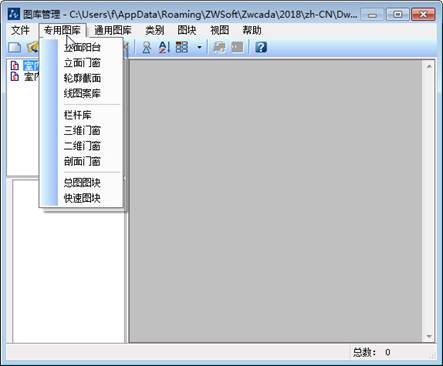

图/中望CAD建筑版图库功能
中望CAD建筑版2018的图库涵盖了符合国标规范的建筑、结构设计和室内装饰等方面的标准件，设计师可根据实际绘图需求直接调用。一般情况下，调用图库时会弹窗一个图块参数的对话框，默认状态是将图块以1:1的比例调出。如改比例不符合要求，而需对图形大小进行调整，则可在该对话框中选中“输入尺寸”，对图框的长宽设定具体数值即可。

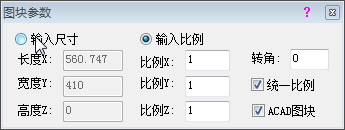

图/设置尺寸及缩放比例
在中望CAD建筑版中，图库的标准图形同普通块一样，均有一个夹点供其定位。软件的图块转化功能可将普通图块转换为建筑自定义实体，这种实体带有五个夹点，一个位于图形中心，供定位和旋转图形，另外四个位于图形四个角，可以用鼠标拖动，从而改变图形的大小。这种使用夹点的操作方式具有更好的可视性效果。同时，该功能不仅对于软件自带的建筑图库里调出的图形可以使用，对于设计师自定义的普通块也同样有效。

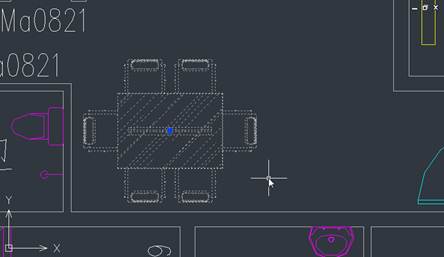

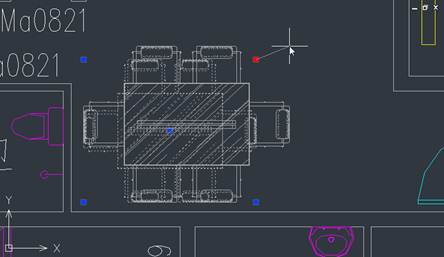

图/使用加点改变图形大小

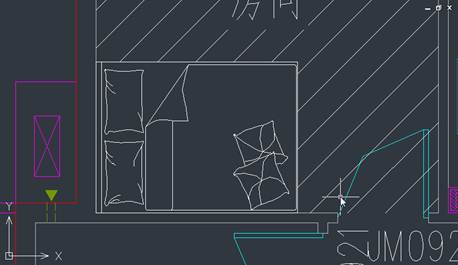

填充是建筑设计经常碰到的问题。在一些情况下，如为了区分房间的范围或体现房间的地板铺设等，设计师通常会将填充运用到房间，而此时加入图块，下部的填充图案会透过图块显示出来，造成图形的整体显示效果不佳。中望CAD建筑版2018就提供了图块屏蔽功能，可以很便捷地解决个问题。设计师只需打开图块屏蔽，图块范围内的其他图形就会被遮挡，不显示出来，而房间内的家具则清楚地显示出来，同时对房间范围的填充也有很好的体现。更为人性化的是，屏蔽和取消屏蔽只需要一键操作，十分便捷。

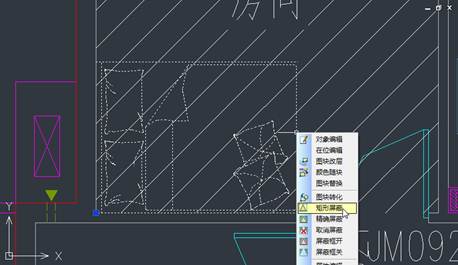

图/中望CAD建筑版图块屏蔽功能效果
中望CAD建筑版2018的图库内容除建筑构件外，还包含各种图例符号以及景观、规划、结构大样、室内设计等多种图块，从而使得软件的适用范围更广，也更加符合设计师的使用实际需求。
免费下载体验中望CAD建筑版2018：http://www.gzxksb.com/product/arch.html
