在园林景观设计中,由于植被的种类和数量众多,且同一区域内往往会套种不同类型的花草树木,设计师做统计时难度大,容易出错。针对这个问题,在中望景园2018中可直接一键框选完成植被的分类统计,表格数据亦可以在图纸中生成并进行编辑。值得一提的是,设计师还可以选择输出为Excel表格,而Excel表格能够再次导入到设计图纸中,方便在专业的第三方数据处理工具中完成数据统计。下面小编以苗木数量统计表,灌木地被面积统计表和填充面积统计表来给大家介绍
一、苗木数量统计表

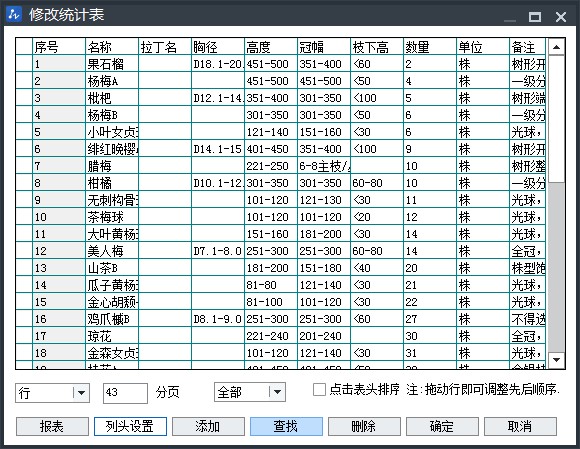

选择乔灌所在的区域,自动生成苗木数量统计表。执行命令‘TreeNumToTable’,框选需要统计乔木、灌木图块的区域生成乔灌木苗木表,在图面上点取或者输入乔灌数量表的插入点后,弹出“修改统计表”对话框。列头设置,可调节表格显示信息;报表,可导出Excel文件。

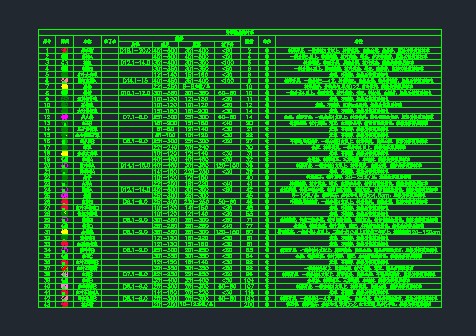

修改完成后点击确定会生成乔灌数量表,如下所示。
二、灌木地被面积统计表

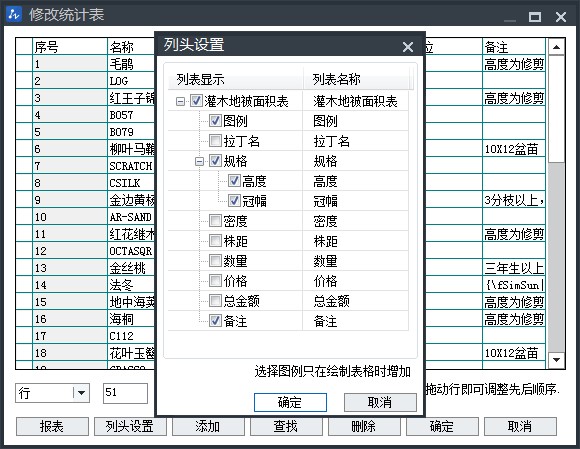

框择灌木地被区域,自动生成灌木地被面积统计表,可选择标注或者填充进行面积统计。执行命令‘AreaToTable’,框选需要统计的灌木地被标注区域, 在图面上点取或者输入灌木地被类面积表的插入点后,弹出“修改统计表”对话框,通过【列头设置】选择统计表显示信息,支持显示填充图案图例。

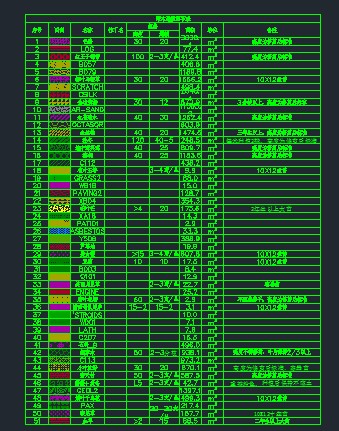

完成修改后会生成灌木地被类面积统计表,如下所示。
三、填充面积统计表

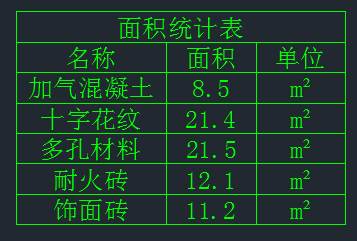

框选填充的区域,自动将填充部分的面积归类生成一个面积表。执行命令‘HatchZoneArea’,框选需要统计填充所在的区域,点击右键,在图面上点取或者输入填充面积统计表的插入点,完成后会生填充面积统计表,如下所示。
中望景园2018的统计功能实用性高,让设计师可以在很短时间完成数据统计整理功能,工作效率大幅度提升。
更多智能化设计绘图功能,免费下载中望景园2018体验:http://www.gzxksb.com/product/yuanjing.html
