设计师在制图过程中,有时需要在图纸中插入某些特殊符号,此时绝大多数的设计师会选择运用图块功能。利用图块绘图,设计师可以有效地提高作图效率与绘图质量。而这也是绘制复杂图形的重要组成部分。
通过修改图块可以为绘图工作带来较大的便捷,但是当遇到一些非统一比例缩放的块时,REFEDIT是无法运行的。此时,借助中望CAD2018的块编辑器的功能,就可以很好的解决这个问题。

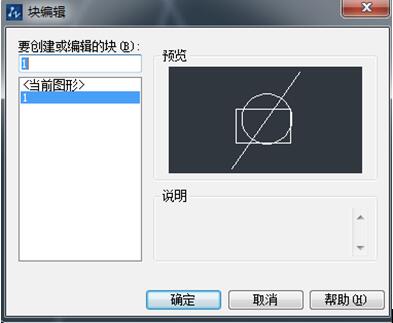

打开一张图纸,输入命令“BEDIT”,软件弹出如下对话框。

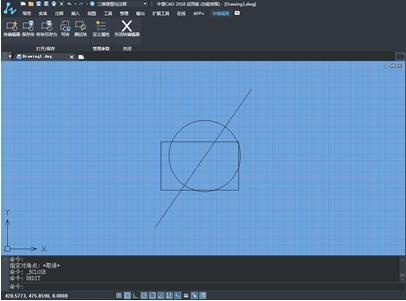

如果是图纸中存在块,列表中则会列出所有块的名称,设计师选择需要编辑的块,然后点击【确定】,进入以下界面。

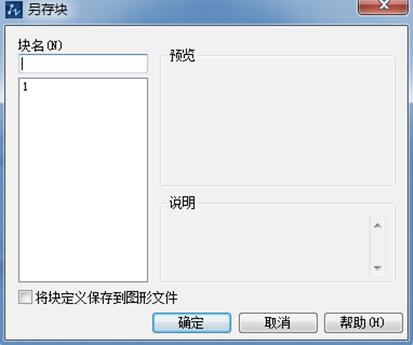

在块编辑器中,设计师可以进行“保存块”、“另存块”等操作,此时点击“将块另存为”,输入一个新的块名,即可在图纸中插入一个修改后的块。
设计师在绘图过程,也常遇到部分块是不能在位编辑的,并会出现如下的提示:“无法 REFEDIT 非统一比例缩放的块”。对此,中望CAD2018中的块编辑器也可以很好地解决这个问题。

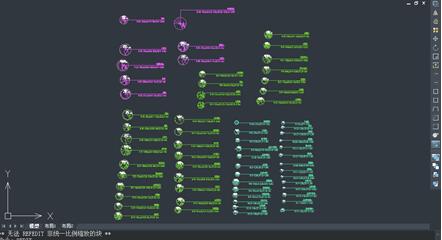

如下所示,该图纸中如果使用refedit命令去编辑块,系统会有错误提示。

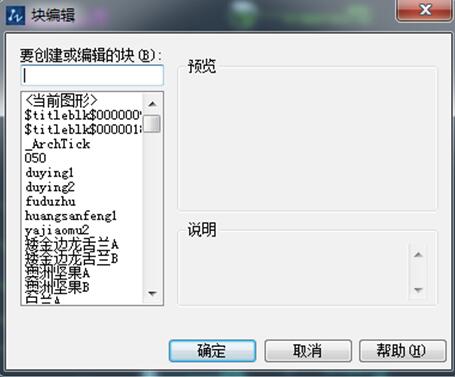

但是输入命令“BEDIT”,所有的块名都会显示在对话框中,设计师也都可以进行编辑。
中望CAD2018的块编辑器,解决了许多设计师在图块编辑过程中会遇到的常见问题,让绘图效率得到提高。
