尺寸标注是机械设计中工作量繁重的项目之一。准确的标注能让图纸更形象，更直观，同时也直接关系着整张图纸的价值。一张普通的图纸标注需要用到的标注方式至少要3种以上，而设计师可能会用到的命令更是多种多样。

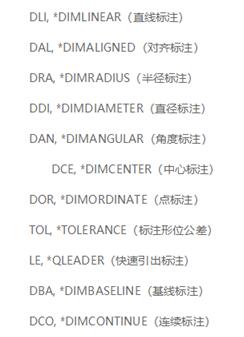

图/常用的标注类型命令
在实际工作中，设计师因此需来回切换标注命令，无论鼠标点选还是输入快捷键，都不可避免地会花费很多时间。中望CAD机械版2018具备的智能标注功能，能够让标注工作“能感知、会思考、易操作”，帮助设计师大大缩短标注时间，提高工作效率。
图/智能标注功能
更重要的是，设计师只需依次点击软件菜单栏中【机械】—【尺寸标注】—【智能标注】，或者直接输入快捷命令：【D】，即可启动该命令，十分便捷。

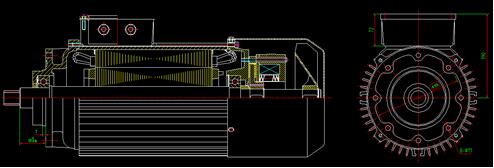

图/带标注的总设计图

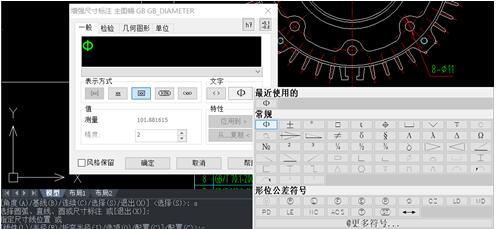

图/标注直径符号
命令启动后，软件提供有角度、基线、连续标注样式，设计师也可通过【选择】直接点选对象进行标注。选择标注目标对象后，尺寸预览会跟着鼠标拖动的方向变化。中望CAD机械版的智能标注操作非常方便，设计师只需选择所要实现的标注样式，再用鼠标点击确定即可，充分展现了所见即所得的概念。中望CAD机械版的智能标注功能可满足90%的标注形式，让标注更方便更高效。

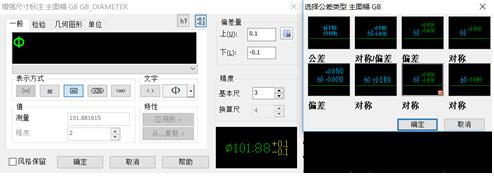

图/标注的公差类型
另一方面，标注不只要体现尺寸，很多时候还需要显示符号或公差值等，承担更多的功能。借助中望CAD机械版的增强尺寸标注窗口，设计师可快速完成包括表示方式、文字显示、进度控制等在内的标注工作。

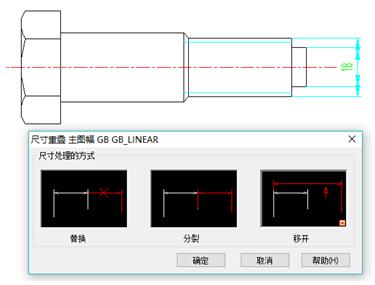

图/标注自动重合处理方式

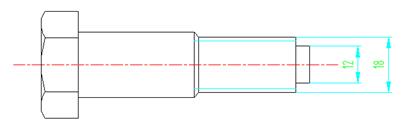

图/标注自动重合移动的结果
此外，设计师在标注的时候，经常会遇到尺寸重合的情况。中望CAD机械版2018提供的尺寸重叠处理办法就能够很好地解决这一难题。它会自动识别标注重叠区，从而弹出请求处理的方式提醒。无论是替换、分裂还是移开，设计师只需进行点击操作，就可直接完成标注。
小结：中望CAD机械版2018的智能标注功能，满足了绝大多数的标注需求，让设计师轻松完成标注任务，并减少手工逐一修改的误差，有利于提高设计效率和设计质量。
