工具選項板是中望CAD的一個非常實用的工具，設計師只需對工具選項板進行相應設置就能為繪圖工作帶來更高的效率。簡單來說，工具選項板在繪圖過程中的主要作用是管理圖塊、外部參照、光柵圖像及其他源文件或應用程序的內容，設計師通過該功能可將位于本地計算機、局域網或互聯網上的圖塊、圖層、外部參照和自己自定義的圖形內容快速復制并粘貼到當前圖紙中。

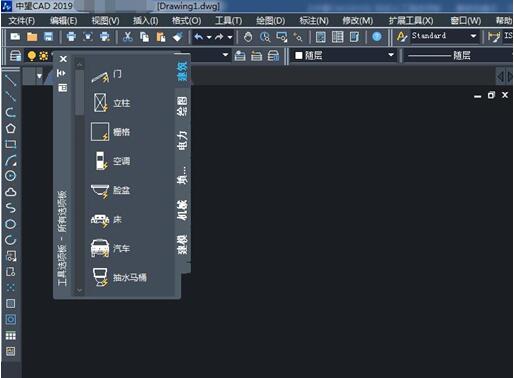

圖/工具選項板
中望CAD中的工具選項板功能的易用性很高，設計師通過菜單欄上的“工具選項板窗口”或快捷命令“ctrl+3”即可啟動工具選項板功能。更重要的是，設計師可對工具按鈕進行復制、剪切、黏貼、刪除、鼠標拖曳的操作，使得工具選項板的顯示內容和排列次序契合個人的繪圖特點和習慣。

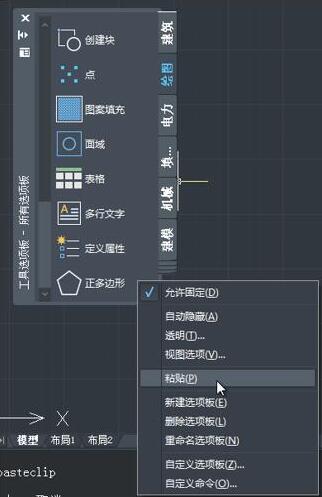

圖/工具選項板粘貼復制操作
在中望CAD2019中，工具選項板提供了種類豐富的圖塊供設計師直接選用。同時，設計師利用工具選項板也可將經常使用的一些圖塊或者命令快速做成個人專用的選項卡，且操作非常簡便，只需在工具選項板界面中選擇所需的工具，點擊鼠標右鍵就可以對工具進行剪切，復制，刪除，重命名等操作。通過相同的操作，設計師亦可將當前圖紙中的圖塊添加到工具選項板中。

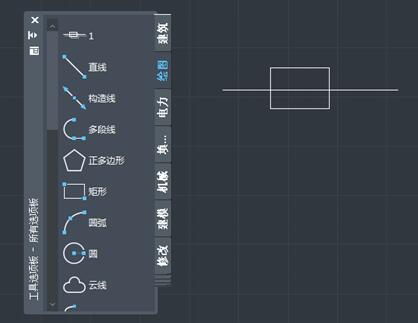

圖/添加自定義塊到工具選項板
小結：在中望CAD2019中，設計師可以根據實際設計需要把使用頻率高的的對象放置在自定義工具選項板里面，在后續的設計過程中隨時調取使用，從而大幅度提高工作效率。
