中望CAD2019除了实用的二维绘图功能外，还具备了轮廓等必要的三维功能，更好地满足日常设计需求。设计师通过轮廓功能，可以快速将三维图形进行投影得到相应的二维图，从而为后续的工程图制作做好准备。
通常情况下，设计师在CAD平台软件中打开三维图形文件，会在布局空间利用视口创建需要的视图效果。但由于该对象是三维图形，因此无法使用二维编辑的命令进行操作。借助中望CAD的轮廓功能，设计师则可以将复杂的三维模型投影到相应视图平面得到二维图形，然后就可对图形进行二维编辑并得到最终的工程图。

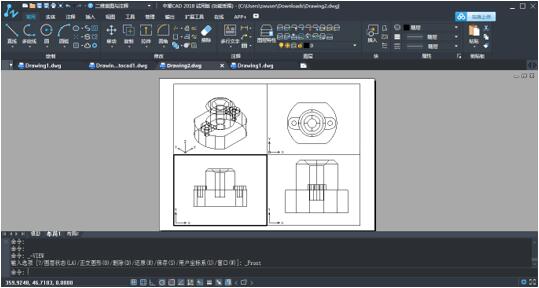

图/创建工程图三视图效果
更重要的是，中望CAD的轮廓功能的使用非常便捷。设计师打开三维模型文件后，在布局中创建四个视口并调整成前视、俯视、左视和一个轴测图，建立工程图的三视图的效果，然后在四个视口中使用轮廓功能（solprof命令）就可在各个视口的视图方向上创建三维模型的投影图形。需注意的是，此时的图形就是二维图形了。

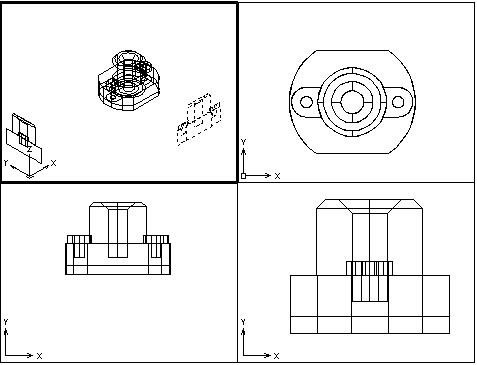

图/创建三维模型的投影图形
在创建的图形中，中望CAD软件会将三维图的可见线条和背面遮挡住的线条自动归为两个图层。如果需要消隐图，设计师可以通过调整图层的显示来让背面线条消失。此外，设计师还可以根据实际要求调整各个视口的显示比例和对齐图形，以及其他二维相关的编辑和标注。

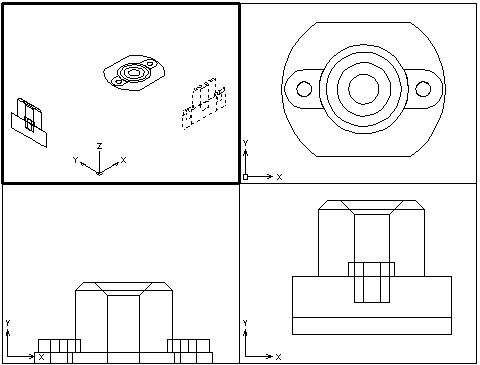

图/完成三视图
小结：设计师使用CAD平台软件查看一些造型复杂的三维模型时，由于软件的局限性无法在数模上完整的量取所需要的信息，使得设计绘图工作难度增加。而通过中望CAD的轮廓功能，设计师可在布局空间里快速地生成所需的二维图，从而能够准确查看三维数模的结构，并对数模进行尺寸查看和标注，提高工作效率。
