在实际的装配图中，序号标注的作用非常重要，体现了零件的数据显示与装配要求，还跟明细表有对应关系。设计师在绘图过程中最常用到的序号标注就是“引线”，如果使用常规的CAD平台软件，一般会使用引线或多重引线来完成，需花费较多的时间。而使用中望CAD机械版2019，设计师只需一步操作即可完成序号标注，工作效率更高。
图/序号标注

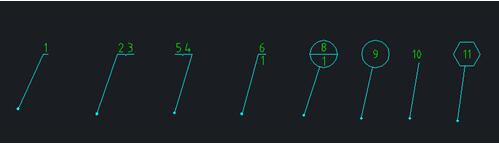

中望CAD机械版2019提供的序号标注功能，涵盖了机械类设计所有的序号表现类型，同时还支持机械行业中任意复杂和任意形状的序号外观，即自定义型。设计师在序号类型和内容上可以直接选用，无需手动绘制创建。而在标注后的修改工作中，设计师有时会增加或删除某些序号，同时需要在明细表中及时更新体现出来。如果是使用CAD平台软件创建的圆圈序号或上下标标注等，修改起来非常耗费时间，而使用中望CAD机械版的序号标注就变得简单高效。
图/中望CAD机械版序号标注功能

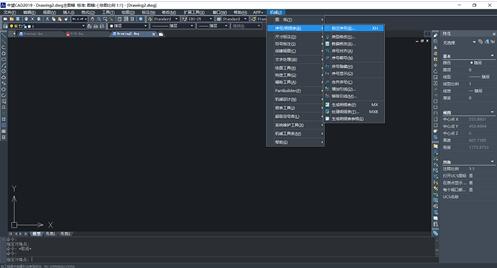

在中望CAD机械版中，设计师可以通过依次点击【机械】—【序号/明细表（B）】—【标注序号】，或者直接使用快捷命令“XH”快速启动该功能命令。需要注意一点，使用该命令之前必须保证图纸的图幅符合机械设计的规范和要求，否则软件的右下角会自动提示“图纸没有初始化，请先初始化图纸！”也就是说，设计师要规范设计流程，先画图框再进行其他绘图。
图/设置序号标注相关选项

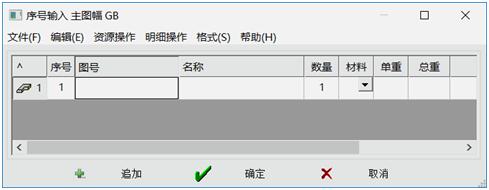

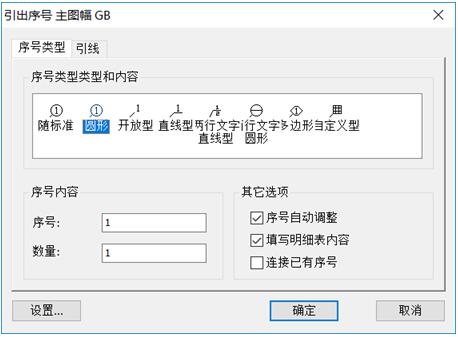

设计师在软件弹出的【引出序号 主图幅GB】的对话框中进行相关设置，包括序号类型、序号内容、其他选项及引线等选项。其中的序号类型和内容，设计师可以非常直观的选择所需要标注的样式，无需手动绘制，节省了绘图时间。值得一提的是，当出现重复序号标注时，软件会自动调整后面的序号。此外，设计师完成序号标注后可在【序号输入窗口】对话框中直接输入序号内容，也可利用“提取标准件”等填好零件序号内容，从而提高序号内容的编辑与修改效率。除此之外，设计师还可以对引出序号的文字、箭头、颜色等进行设置。
图/输入序号内容

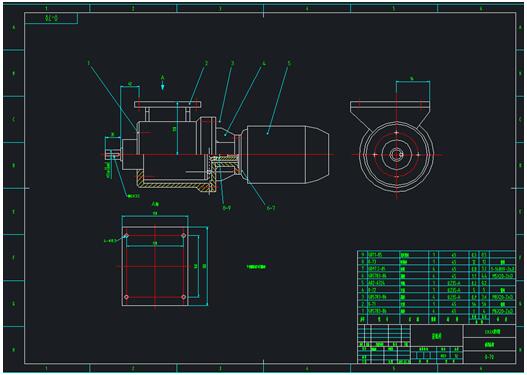

图/完整的机械组装图
小结：中望CAD机械版2019具备了序号标注等系列智能化功能，真正帮助设计师节省绘图时间，提高工作效率。同时，使用序号标注功能也有助于保持图纸的整洁性和规范性，便于其他合作伙伴查看、修改和审核图纸内容。
