PDF和DWG是CAD设计师经?；嵊玫降奈牡蹈袷?。一般来说，PDF文件主要用于信息交流，设计师将DWG图纸输出为PDF文件，可以避免数据被修改。有些情况下，设计师也需要反向将PDF文件转换为DWG数据。中望CAD2019版本就已有PDF参考底图的功能，可将PDF以类似图片的形式插入到CAD图纸中，设计师可以参照该图片在上面进行绘图工作，但PDF的内容不能进行修改。

而在最新的中望CAD2020中，则具备了PDF输入功能。该功能可以将PDF文件直接转换为CAD图形，使设计师能够准确获得几何图形的尺寸，同时还可以对这些数据进行修改，有利于提高绘图工作效率。

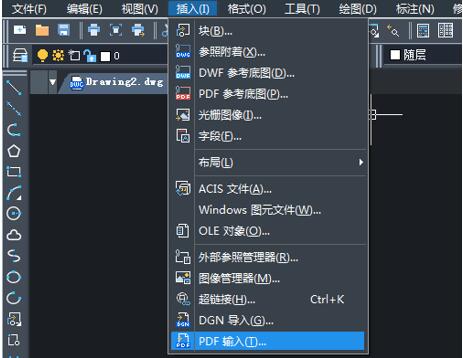

图/中望CAD2020的PDF输入功能

中望CAD的PDF输入功能使用非常简便，运行该功能后软件会弹出选择文件对话框，设计师选择需要输入的PDF文件后，就可以根据绘图需求对PDF数据输入进行具体的设置，包括需要输入PDF的哪一页、图形的缩放比例和角度等。设计师在选择输入数据时，一定要勾选向量“几何图形”、“实体填充”和“TrueType文字”，如果不勾选，则PDF的线条、填充和文字将不会输入到CAD图形中。此外，如果PDF中含有图片，可以勾上光栅图像的选项。其他选项根据实际情况选择基本按默认的选择就可以了。在选择确定图形输入的位置后，PDF就转换为CAD的图形，转换速度也相当快。

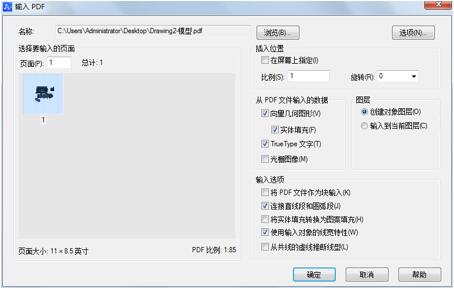

图/PDF输入设置界面

图形转化完成后，设计师可以检验一下，看看是不是CAD的图形对象。需要注意的是，只有矢量图输出的PDF文件才能使用中望CAD的这个输入功能，导回到CAD软件后仍是几何图形，如果PDF文件是通过位图转换的方式得到的，导回到CAD软件后则只能是类似图片的对象。

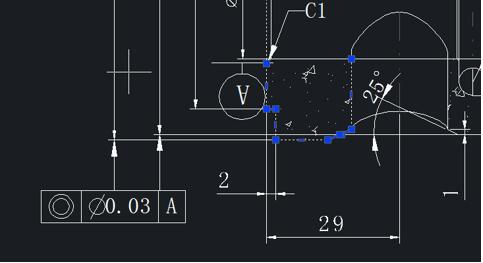

图/PDF输入为CAD图形对象

无论是使用哪一款CAD软件，由PDF转换过的图形都无可避免会产生多多少少的变化，例如填充部分不再是填充对象而变成由线段组成的图形；标注中的箭头、尺寸线、文字各自分开独立不再是一个整体；文字方面，原PDF中使用的是系统字体，输入到CAD后依然是文字状态，如果原图使用SHX字体，则输入到CAD后只是线条状态，设计师无法用文字编辑器修来进行修改……即便如此，对于设计师来说，获取这种CAD图纸的意义还是非常大的，因为图纸的基本数据都有，如果需要完整恢复CAD属性也可以很容易实现。

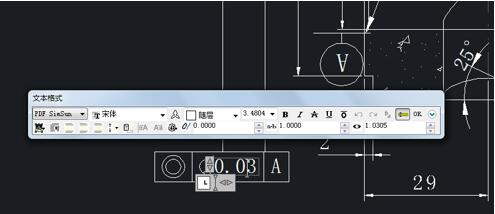

图/转换后的CAD图形文字对象

小结：很多企业会以PDF文件的形式进行设计图纸数据的存档和管理，原来的DWG数据也可能因某些原因丢失无法找到，这对设计师参照以往的图纸等图纸资源的重复利用造成了不小的障碍。通过中望CAD2020的PDF输入功能，设计师可以快速将PDF转化为CAD图档，从而节省很多的工作量。
