cad阵列分为矩形阵列和环形阵列。下面分别解释一些两个阵列的操作方法 。
矩形阵列:1. 先在“修改”菜单中选择“阵列”中的“矩形矩阵”;
2. 在“选择对象”菜单中,选择要添加的对象,“enter”键结 束;
3. 选择填写需要的行数、列数以及偏移的行距和列距;
4. 确定对象间水平和垂直偏移;(用的方法有很多,在此列距 2种): a. 在“行偏移”和“列偏移”中分别输入行间距和列间距, 并用正“+”负“-”号来表示方向; b. 在“拾取行偏移”或“拾取列偏移”中使用顶点设备来指 定水平和垂直间距即可。
5. 如果修改旋转角度,在“阵列角度”中输入角度;
6. 点击确定创建阵列,预览,点击接受即可。

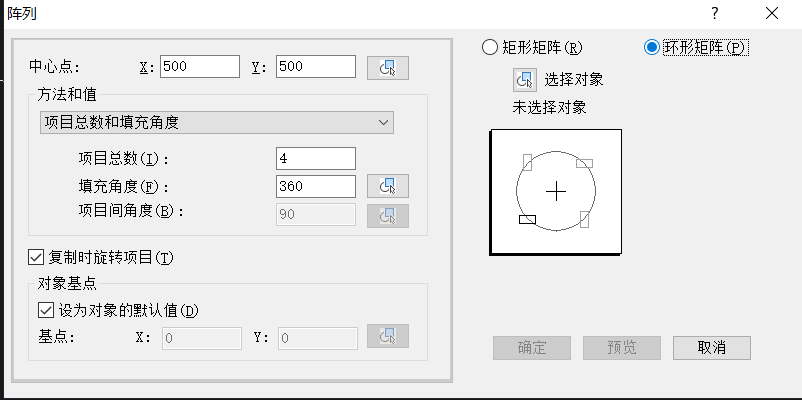

环形阵列: 1. 重复矩形阵列的步骤1和2,要选择“环形阵列”;
2. 确定中点,输入X和Y两个坐标值或者拾取中心;
3. 在“选择对象”菜单中,选择要添加的对象;
4. 输入项目总数和填充角度;
5. 点击确定创建阵列,预览,点击接受即可。
