CAD如何将样条曲线转换成多段线

有时在使用CAD中,需要把绘制出来的样条曲线转换成多段线来方便以后的编辑或输出到别的软件、设备。然而要怎么进行操作才能转换出来呢?下面有几种实用的方法供大家参考:

第一种方法(特别使用CAD低版本的用户):

打开CAD——打开需要转换的样条曲线图纸——在命令栏输入“WMFOUT”,选出要转换的样条——将选择的对象保存为“图元文件(*.wmf)”格式文件——再在命令栏输入“WMFIN”打开刚刚保存的文件——按照指示输入对应的参数——炸开图形即可得到转换出来的多段线了

第二种方法(特别使用CAD低版本的用户):

打开CAD——打开需要转换的图纸——在命令栏输入“flatten”——按提示选择需要转换的样条曲线即可,这个方法使用的前提是确认安装了Express扩展工具

第三种方法(使用CAD高版本的用户):

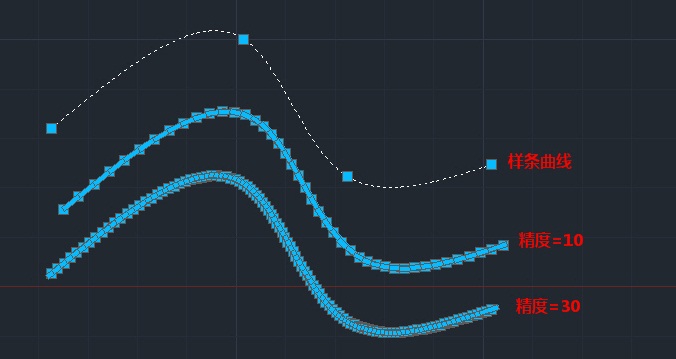

打开CAD——打开需要转换的图纸——选择样条曲线——输入“splinedit”命令——输入“p”参数——回车——输入需要转换的精度——回车,即可


第四种方法:

打开CAD——打开需要转换的图纸——选择要转换的样条曲线,复制到新的图纸上——在菜单栏点文件“另存为”,保存为“CAD R12/L12 DXF (*.dxf)”格式——再点“文件”中的“打开”,打开刚刚保存的文件即可



以上就是本篇文章的全部内容了,感谢您的阅读,更多CAD资讯请关注中望CAD的官方公众号。
