cad如何繪制等邊三角形
在CAD的日常使用中,可能會遇到要畫等邊三角形的時候,CAD如何繪制等邊三角形呢?下面教大家一種方法。
步驟一:打開CAD軟件,選擇“文件”-“保存”菜單命令,將文件保存為“三角形.dwg”.
步驟二:執行“直線”命令(L),命令行提示為“指定第一個點:”,此時在鍵盤上輸入20,并按“Tab”鍵,再輸入20,然后按空格鍵,從而確定起點。

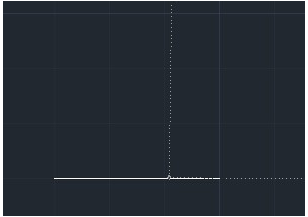

步驟三:此時命令行提示“指定下一個點:”,在鍵盤上輸入(@30,0),然后按空格鍵,從而確定第二點。

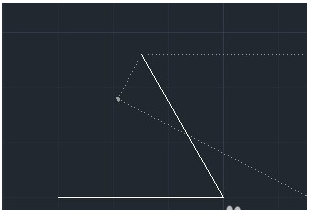

步驟四:此時命令行提示“指定下一個點:”,在鍵盤上輸入(@30<120),然后按空格鍵,從而確定第三點。

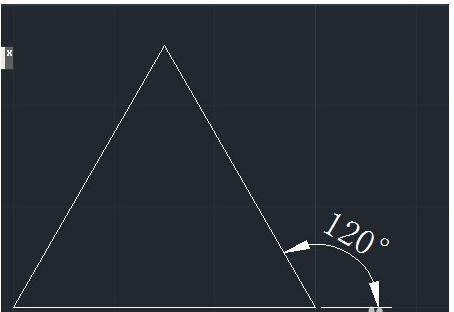

步驟五:此時命令行提示“指定下一個點或“閉合/放棄:”:”,選擇“閉合“c””選項與起點閉合,從而完成等邊三角形的繪制。
