CAD如何使用对齐命令


在CAD的日常使用中,可能会用到对齐命令的时候,那么CAD如何使用对齐命令呢?下面教大家一种方法。


步骤一:“对齐”命令的快捷方式是“Align”通常简写做“al”

CAD如何使用对齐命令

步骤二:1、"对齐"命令的位置:菜单栏“修改”——“三维操作”——“对齐”。2、功能区“常用”标签——“修改”选项卡——“对齐图标”3、命令行输入“al”。推荐。

步骤三:使用方法:1、用pol命令随手绘制一个正12变形,其边长任意。2、“O”(偏移命令),输入合适的偏移大小(使偏移出来的图形好看)——选择所画的正12 边形,然后点一下正12边形一 侧。3、在另一边用”pl“命令画一个台子。现在的目的是将正12边形按照比例放置到台子上。

步骤四:常规做法:"co"带基点复制该12边形,然后黏贴到台子上。”sc“缩放。缩放比例为”将要变成边的长度“/"现在边的长度"。”ro“旋转,将多边形旋转到相应的角度。步骤很多很繁复。

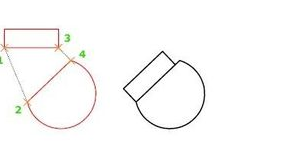

步骤五:”AL“命令:”al“,回车——点选正多边形,回车——如图选择相应要移动的点。选择对象上为”源点 “。此选择的含义是把”源点“移动到对应的”目标点“上。——”y“,回车即可。

步骤六:对比上面常规方法和”AL“法,发现还是对齐命令操作简单快捷。如果在上面的操作中选择”N“则不会放缩。此时可以只选择一个源点和目标点。另外,也可以选择三个源点和目标点。
