1.調用【L】、【C】命令繪制基準符號。

2.在命令行中輸入【B】命令,此時系統會自動彈出【塊定義】對話框。在【名稱】框中輸入【基準】字符,點擊【拾取點】,以捕捉水平直線的中點;點擊【選擇對象】,拾取整個圖形對象。

3.在【插入】選項卡中,點擊【塊定義】面板中的【屬性定義】按鈕,系統彈出【屬性定義】對話框。在【標記】中輸入字母A;在【提示】中輸入:請輸入字母;【默認】中輸入字母A,并設置【字高】為3,

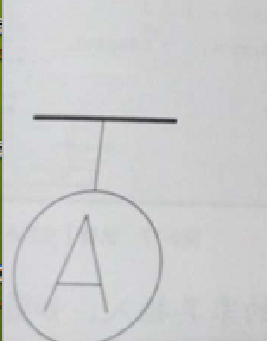

4.點擊【確定】按鈕,在合適的位置插入字母,如下圖所示。


5.在命令行中輸入W【寫塊】命令,系統彈出【寫塊】對話框,點擊【拾取點】按鈕捕捉水平直線的中點,單擊【選擇對象】按鈕捕捉整個圖形并保存至合適位置。

6.點擊【確定】按鈕之后,系統彈出【編輯屬性】對話框,再次點擊【確定】按鈕關閉對話框,完成創建塊的操作。

7.點擊【確定】按鈕,外部屬性塊創建完成。
