CAD制作塊之插入塊

第一步:畫出創建圖形,比如上圖。

第二步:將圖形創建成一個模塊文件,下次使用時調用這個DWG文件即可。這里也可以使用快捷鍵:w

出現“寫塊”后分三小步,如下圖所示

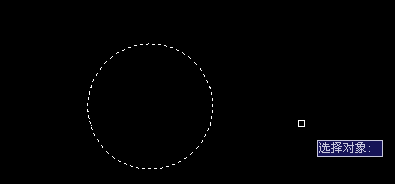

1.:選擇對象

框選  點選都可  回車或空格確定

 CAD制作塊之插入塊

2.選擇存儲路徑

盡量放在桌面,方便找到,但一定要存為DWG格式。如下圖



3.拾取點

拾取點就是你調用時,放置的圖形相對于坐標原點(0,0)的一個坐標點,一定要定義  不然調用時你都找不到你要的圖形   可能放到你的視野之外去了   默認拾取點是0,0  所以放置圖形時都是以坐標原點來計算的

 CAD制作塊之插入塊

 第三步: 插入塊

直接使用快捷鍵:“i”

點擊瀏覽    插入想要插入的圖形就可以了,大功告成。
