CAD三维模型分类及应用

很多CAD软件的使用者都已经接触过三维模型了,但是三维模型的分类和应用在什么地方却不是很清楚。其实无论是国产CAD还是外国CAD,三维模型都分为三类:线框模型、表面模型、实体模型。

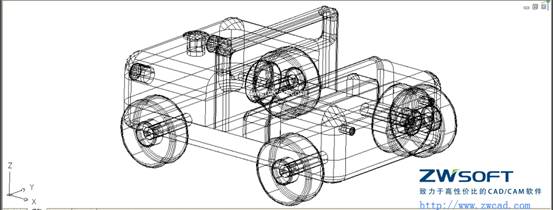

线框模型

线框模型是线框模型是利用对象形体的棱边和顶点来表示几何形状的一种模型,没有面和体的表现。所以在3D立体表达方面表达力不强,但是由于直观性非常强,非常适用于工业模型的前期设计。另一方面,由于直观性强,线框模型格式也非常适合于数控机床中的路径编程,并且已经在那个领域得到了广泛应用。


表面模型

就像字面意思一样, 表面模型是由零厚度的表面拼接组合成的三维模型。只有表面,而没有内部填充。表面模型适用于表面构造复杂,拥有不规则曲面的器物。比如模具、发动机叶片、汽车等复杂零件的表面。特别是在地图3D方面,应用较为广泛。

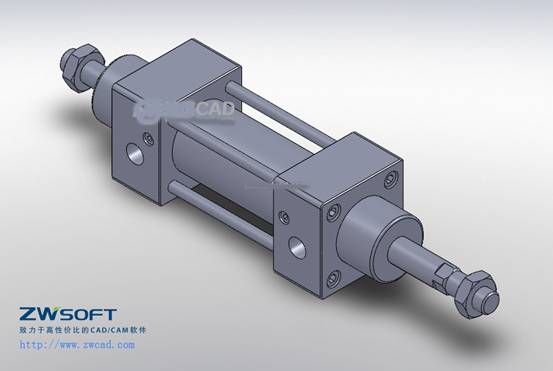

实体模型

实体模型具有实体实物的一切特征,具有体积,表面、重心、惯性等,可以通过CAD软件对物件进行隐藏、切割、装配等,是最常用的模型。在机械零件、房屋设计行业应用广泛。
