CAD軟件使用者在繪圖的時候經常要找到圓弧或者弧線的等分點,然后進行等分劃線、打斷等操作。直接測量線長找點是很不精確的,特別是對于不規則的弧線來說。所以下面小編就為大家展示如何任意弧線等分。

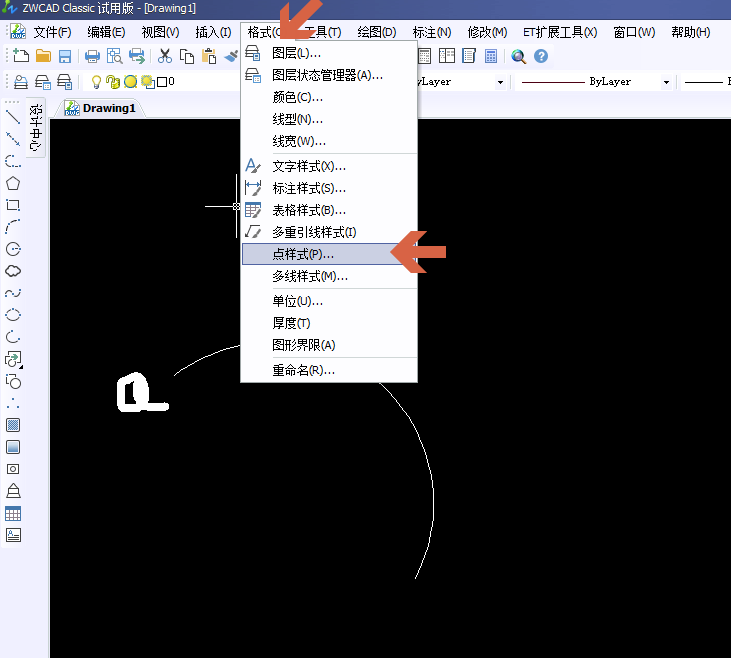

  第一步:打開“格式”找到“點樣式”點擊進入編輯。

CAD如何任意弧線等分

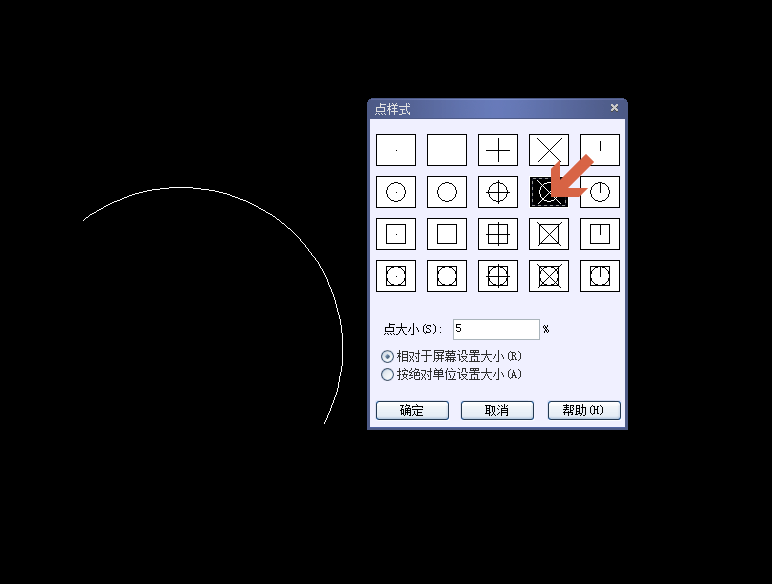

  第二步,選擇點樣式里面的標記點樣式

CAD如何任意弧線等分

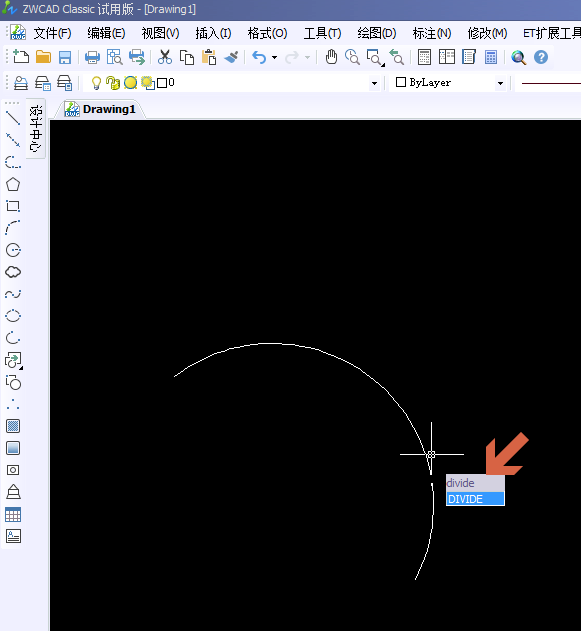

  第三步,輸入命令符“divide”,對弧線進行等分

CAD如何任意弧線等分

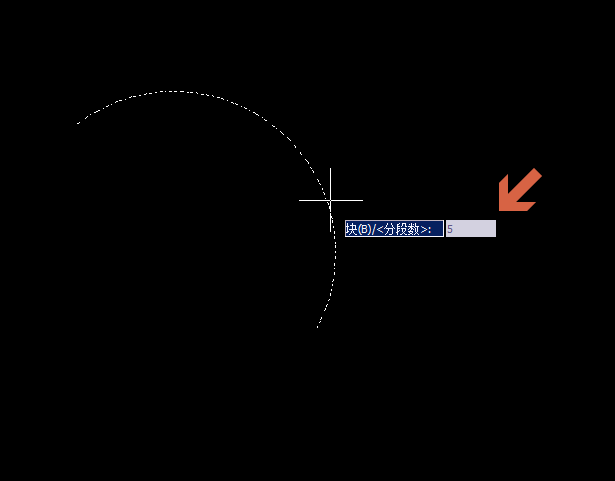

  第四步,輸入需要等分幾份,然后確定。

CAD如何任意弧線等分

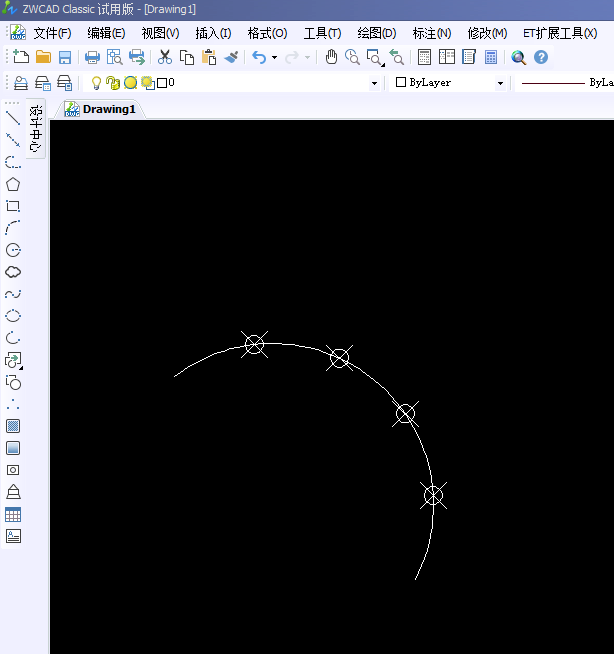

  就這樣,需要的等分點就出來了,下面就可以對圖形進行其他的操作。

CAD如何任意弧線等分

  事例中,小編選擇的是一段比較標準的圓弧,大家可以對照著使用,這個方法對所有的弧線都是可以使用的,特別是非常不規則的特殊弧線,更是方便,避免了弧線的不規則形的影響。希望這個方法能幫到大家更好的繪圖。
