很多CAD使用者刚开始的时候都会遇到的一个问题,窗选窗交的区别是什么,怎么使用这两个选择工具呢?下面小编简单的向大家接扫一下。

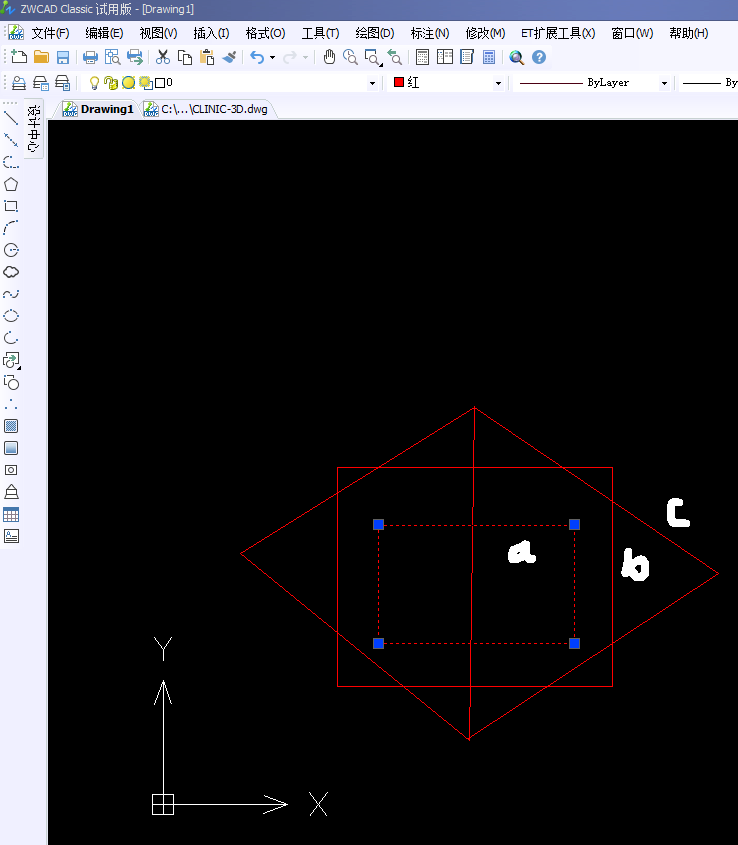

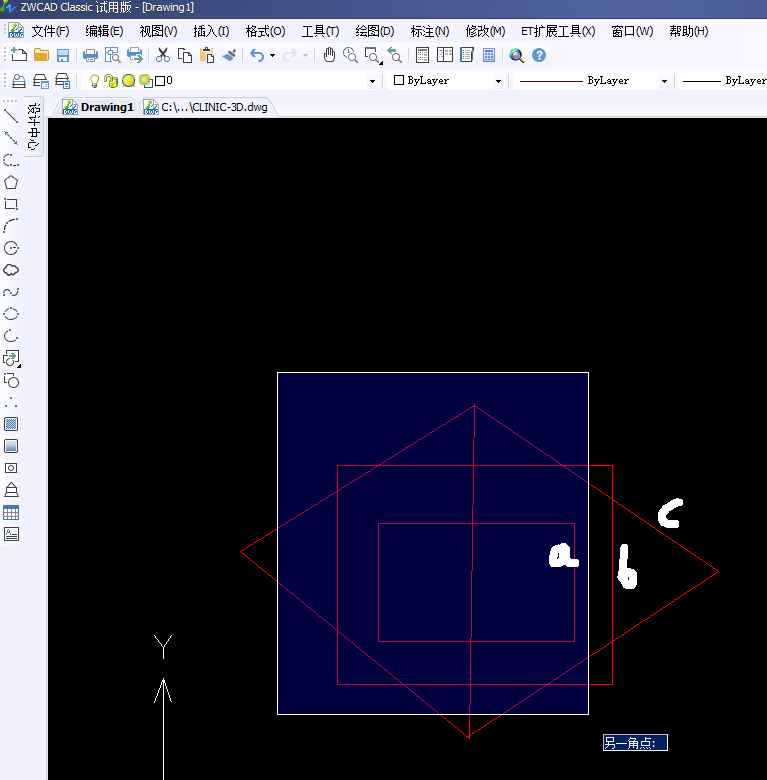

  首先,窗选是通过定义的矩形窗口选择对象的一种方法,通过用左键从左往右边拉,出现一个实线的矩形,然后全部图形被矩形包围的将会被选择。如图,我们可以看到三个不同的四边形a、b、c,矩形包围了a的全部,b、C的一部分,最终,只有a被选择了。

CAD软件窗选、窗交的区别

CAD软件窗选、窗交的区别

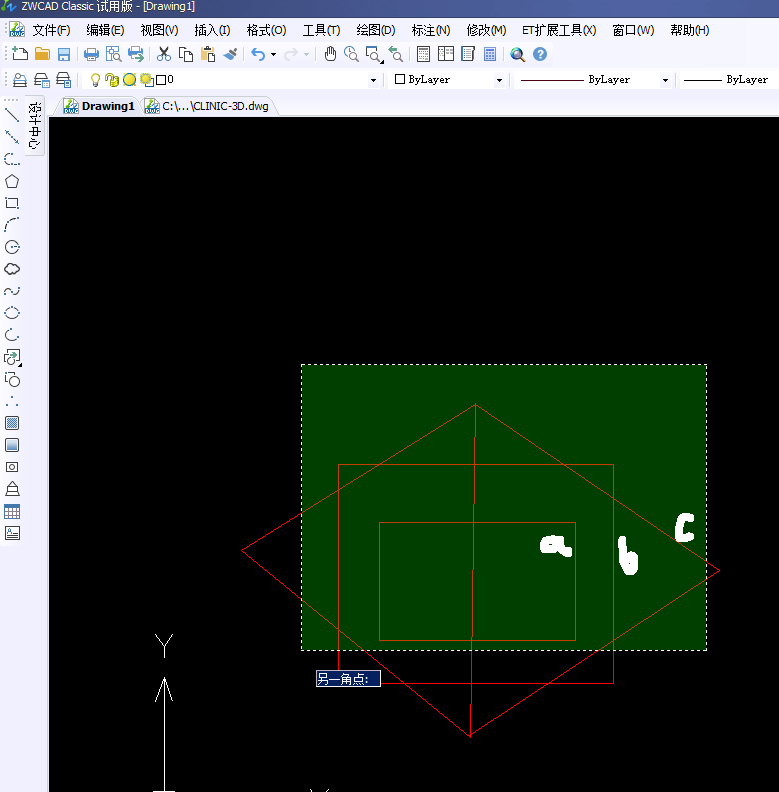

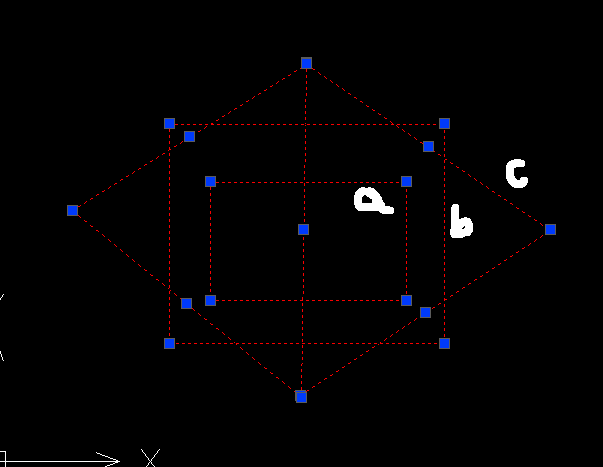

  其次,让我们来看一下窗交,他是按住鼠标左键,向左上方或者左下方拖动, 拖出来的是一个虚线矩形,然后所有被矩形包围,或者一部分与矩形相交的都会被选择。如图,如图,我们可以看到三个不同的四边形a、b、c,矩形包围了a的全部,b、C的一部分,最终,abc三个图形都被选择了。

CAD软件窗选、窗交的区别CAD软件窗选、窗交的区别

  从其中的对比我们可以看出,窗选和窗交的区别主要在于,一是选择的方向不同,窗选网优,窗交往左,因此,CAD软件给出,窗选的是实线,窗交的是虚线,第二也是最重要的,窗选只选择里面都包围的图形,而窗交的话,是选择所包围的和相交的。
