CAD的阵列命令是一个非常好用的命令,在绘制对称图形和重复图形时能大大帮助设计者节省重复绘制的时间,而且由于是电脑根据设置的距离等参数生成,后期也不用怕距离和角度会出现错误。那么,CAD阵列该如何使用呢?下面小编就向大家介绍。

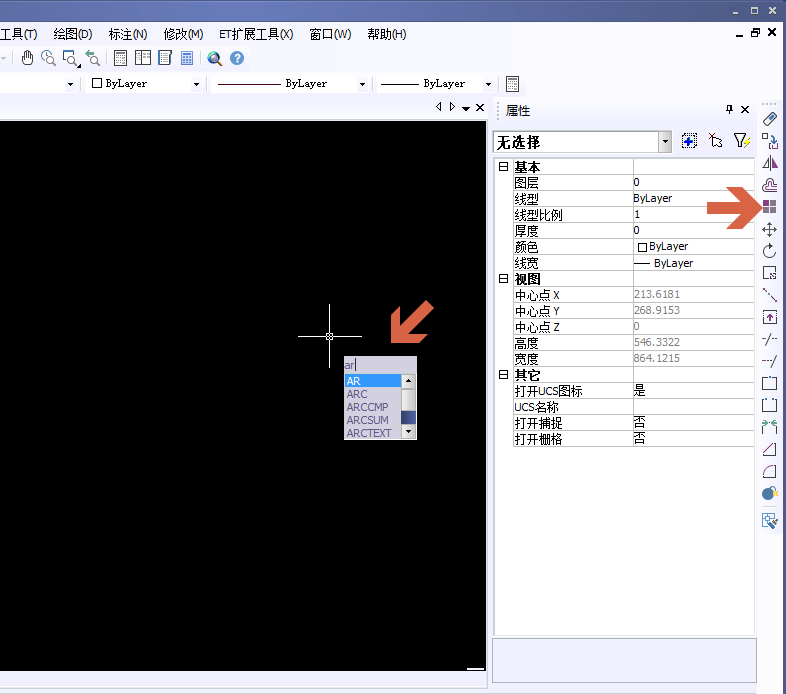

阵列可以输入命令符“ar”打开,或者在软件的右边边界标签中打开。
打开阵列命令后会发现有两种阵列的方式,矩形阵列和环形阵列。矩形阵列可以理解为将图形复制排成几行几列,在一个矩形里均匀分布,环形阵列就是围绕着一个圆形均匀分布。

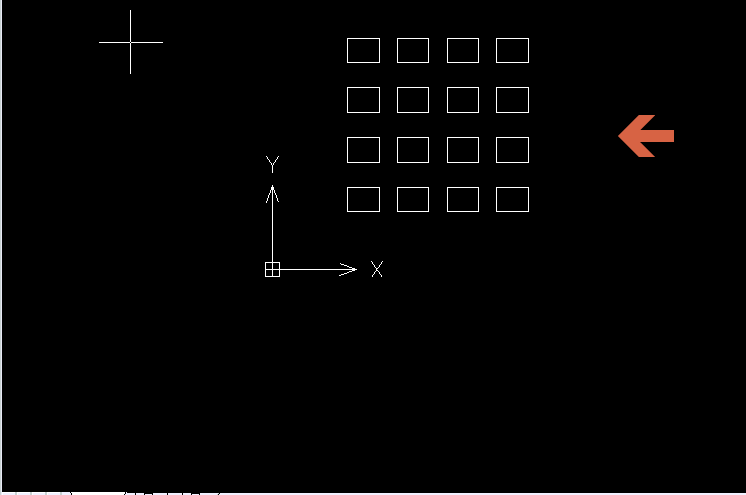

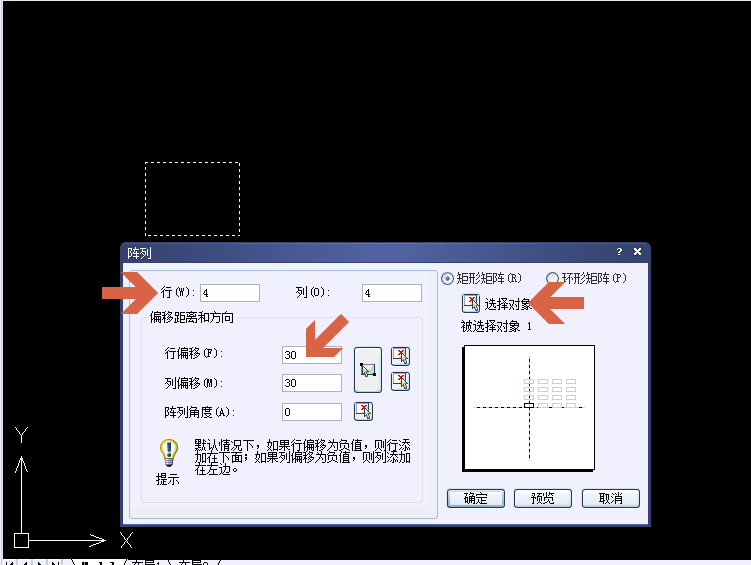

先选择矩形阵列。点击选择对象找到你所需要操作的图形,然后调整参数。“行”与“列”表示要复制的行数与列数,行偏移就是图形之间的间隔,调整间隔时要注意大小,不然图形距离太小会造成重叠。

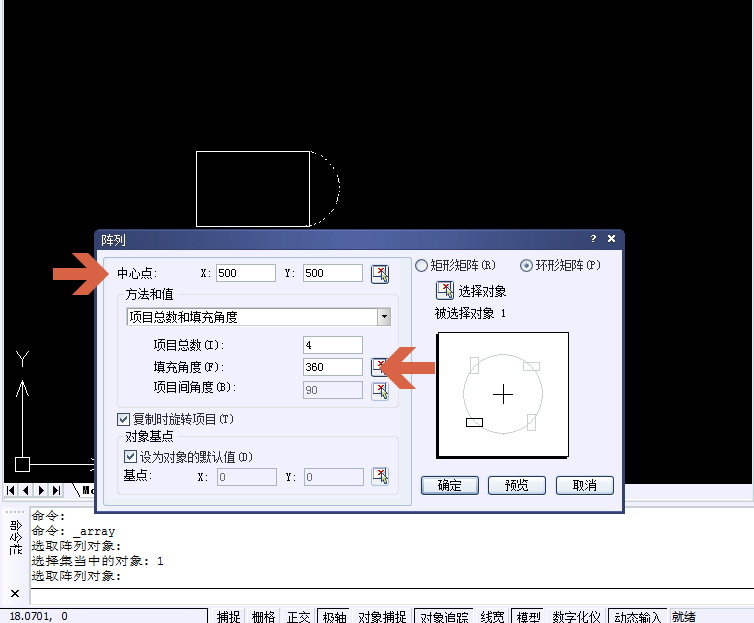

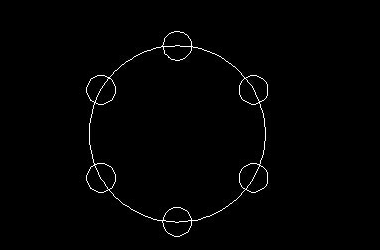

环形阵列操作与矩形阵列相似。点击选择对象找到你所需要操作的图形,然后调整参数。操作要注意一下个数和角度。
