CAD使用過程中，特別是建筑設計繪制圖紙，會經常使用到圖塊，以方便自己快速的插入之前自己或別人已經繪制好的圖像，節省繪制圖紙的時間。但是頻繁使用圖塊，當然也會經常刪除一些重復的圖塊，那么，我們?cè)鯓尤h除那些已經存在的圖塊呢？

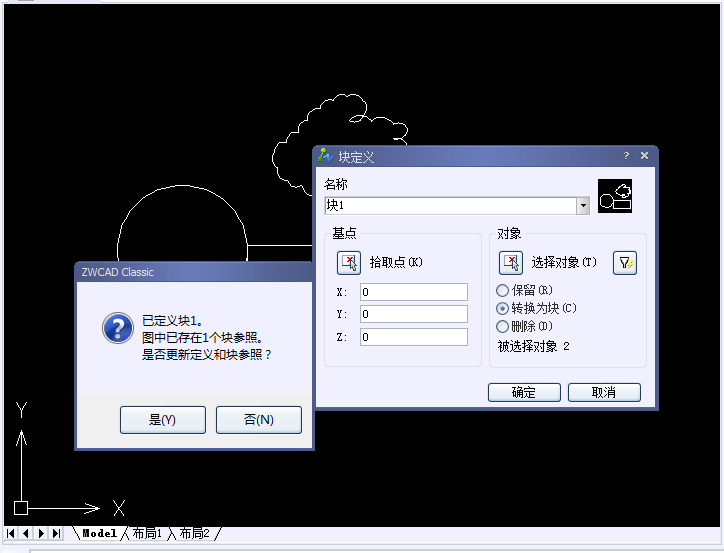

這里有兩種方法，第一種，覆蓋的方法，例如，下圖中已經擁有了一個由圓和矩形組成的“塊1”，我們可以新建一個同樣名字的圖塊，去覆蓋它。然后電腦提示是否覆蓋圖塊，選擇是，之前的圖塊就被刪除了，取而代之的是新的圖塊。

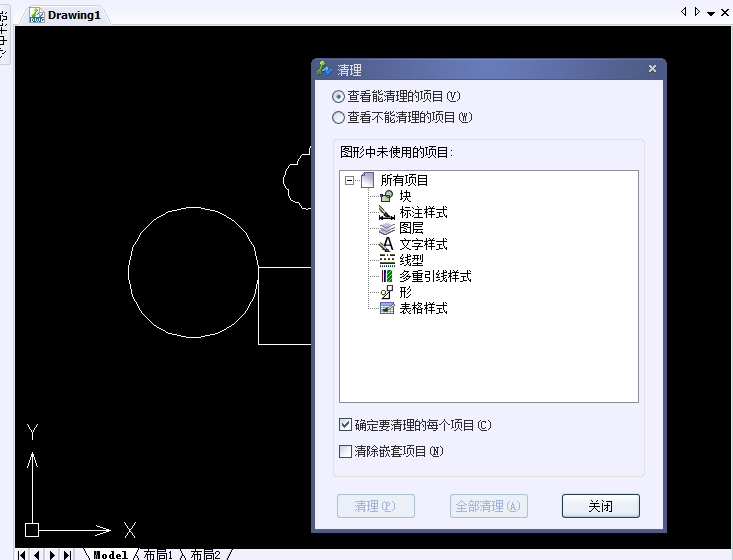

當然還有另一種方法，我們可以用到“purge”（清理命令）。我們選擇里面的“塊”，這樣所有的塊都會被清理。這個命令還可以清理線形、標注式樣等，在繪制圖像完成后，可以清楚這些要素，以節省自身圖紙的儲存空間，使圖紙更小。
