相信很多CAD的學習者都已經熟練里面的基本繪制命令了，對于矩形、弧線等規則圖形的繪制也是得心應手。但是設計圖中不是永遠都只有跪著圖形的，比如在機械設計中，常常也會遇到不規則的曲線，那么，我們應該如何畫不規則的曲線呢？線面小編通過大家比較熟悉的麥當勞的“M”標志為例向大家展示一下如何畫不規則圖形。

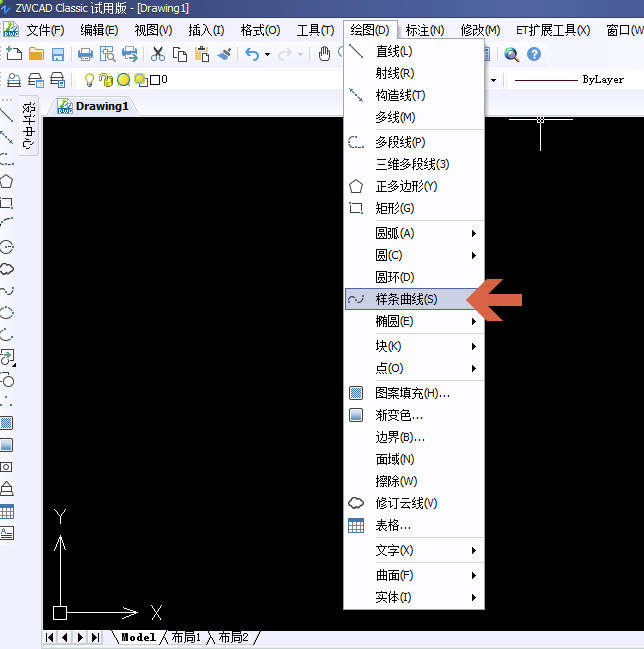

首先，畫不規則圖形主要通過“樣條曲線”來操作，命令符“SPL”。

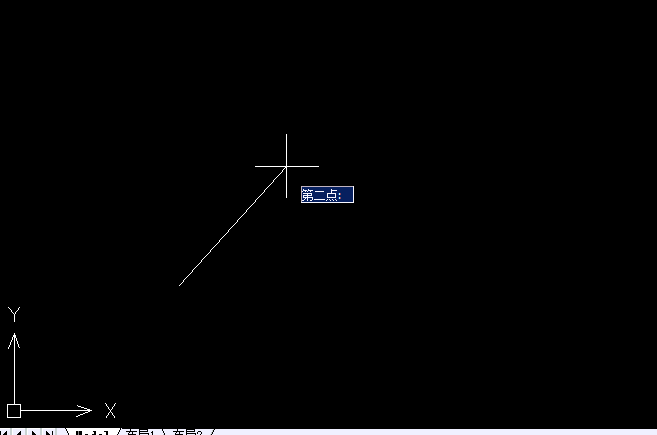

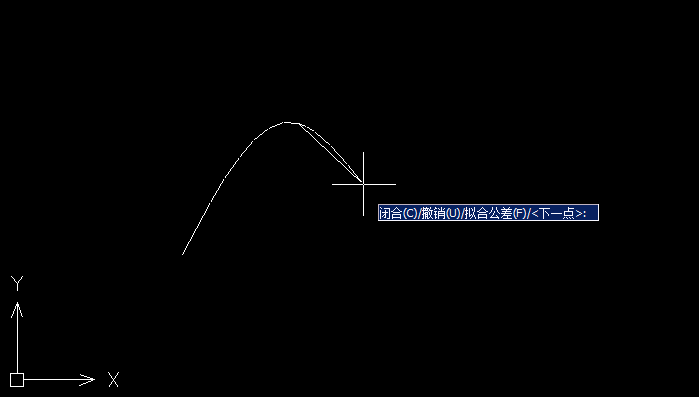

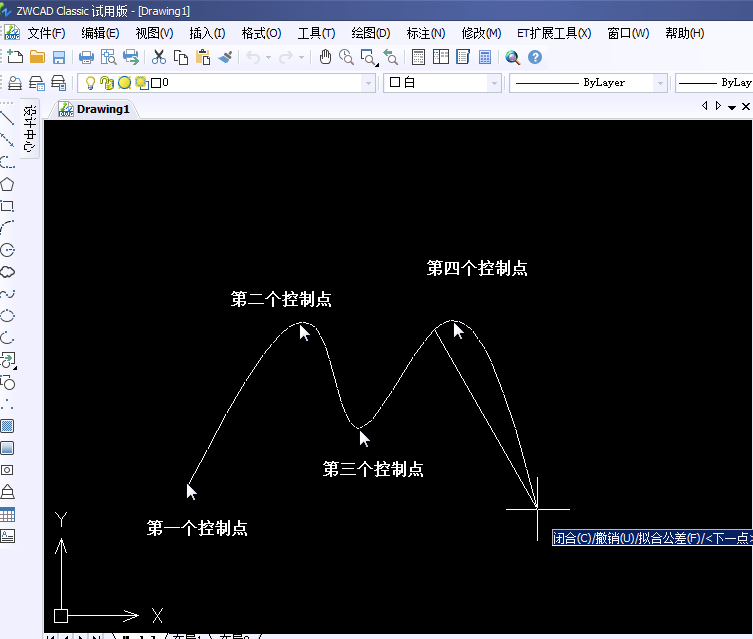

我們選擇操作后選擇開始的點，然后選擇第二個點，之后對點之間的線段進行調整，弧度，形狀調整后開始下一個點。對于”M”標志來說，一共是五個點，經過五個點的調整，麥當勞標志就出來啦。
當然樣條曲線畫出來的曲線不是非常的規整，如果對弧度等有精確的要求，這樣可以使用“多段線”命令（命令符“PL”）來操作。
