CAD抽殼命令是三維設計機械零件實體時常用的命令。抽殼操作可以將實體保留一定的厚度，而將實體內部抽空，從而形成一個殼體，同時還可以選擇刪除某些面，生成開放殼體。輸入數值是正值，那么從表面向內生成厚度，其他實體刪除，如果輸入負值，向外生成厚度，實體內部全部刪除。

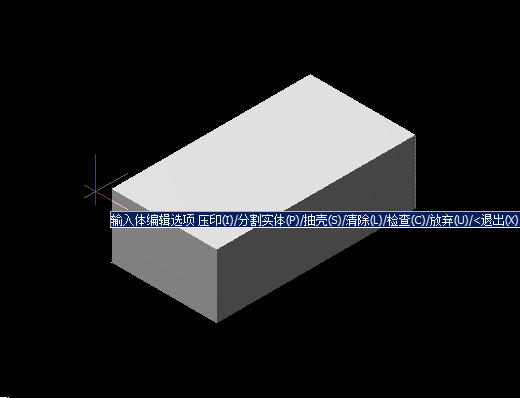

我們繪制完成實體后。選擇工具欄“修改”，下拉菜單選擇“實體編輯”，下拉菜單選擇“抽殼”。
選擇“s”。

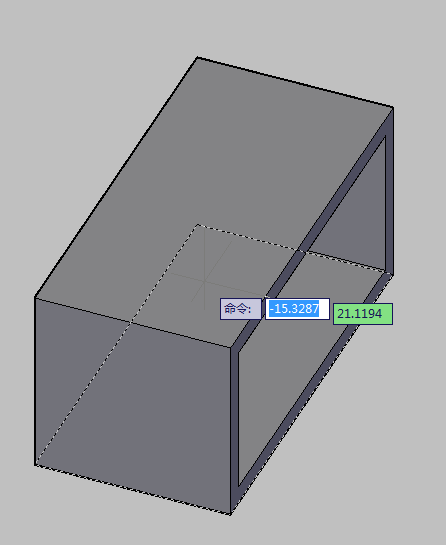

左鍵選擇實體，左鍵選要去除的面，輸入數值，回車，回車。
