攀登架,是操場常見的得一種器械。可以用來向上攀登練習用,也可以用來進行在運動前的拉伸熱身活動,當然也能進行一些柔韌性訓練。而定距等分是CAD使用中常見的一種命令,今天我們就利用定距等分畫一個攀登架。

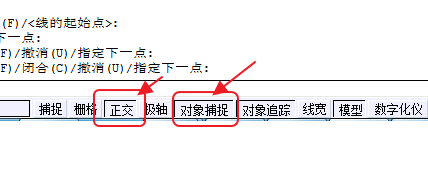

為了方便繪制,我們先在CAD軟件最下端打開“正交”、“對象捕捉”,以保證我們可以移動、繪制是在水平、垂直線上。

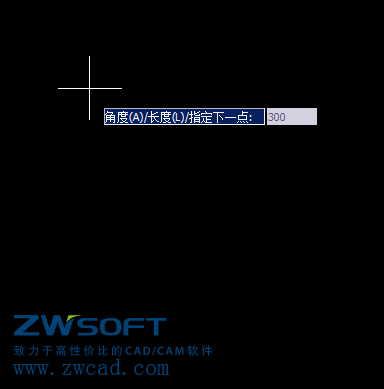

然后我們點擊直線繪制命令,繪制一條長度為300的垂直直線。

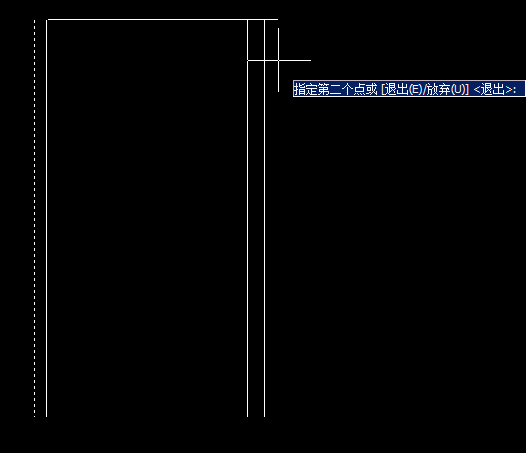

點擊直線,右鍵,選擇,“復制選擇”,移動出四條合適位置的直線。

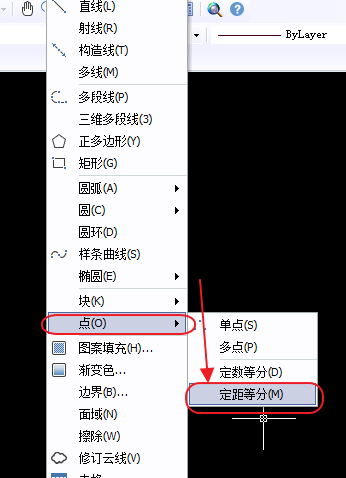

然后我們?cè)谧钌厦娴墓ぞ邫谶x擇“繪圖”->“點”->“定距等分”。
選擇最里面的兩條直線,定的距離為“15”。

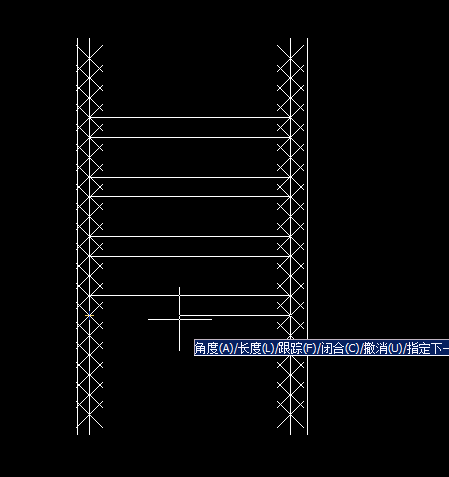

用直線命令,連接兩直線的第4、5、7、8、10、11個點。

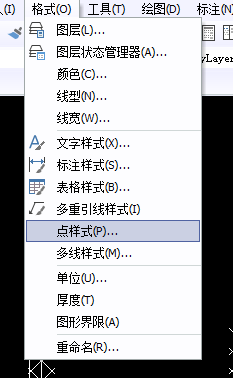

選擇“格式”,下拉菜單選擇“點樣式”,將點樣式選擇為沒有。去除標記點。

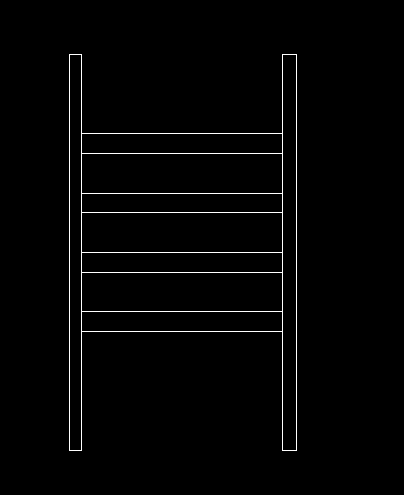

最后用直線連接四條直線,就這樣,一個攀登架就出來了。工業、建筑設計物體,一般為了制造方便和美觀,會在制圖中經常使用到定距等分命令。所以,熟悉的使用這個命令是初學者的基本功。
