為了繪圖的準確性,制圖一般是多條線段的。但是有時需要將多條線段合并。

  我們可以利用兩種方法來合并多條線段。

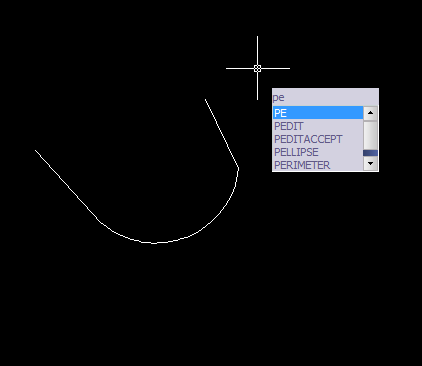

  第一種:我們輸入命令符“PE”

CAD合并多條線段

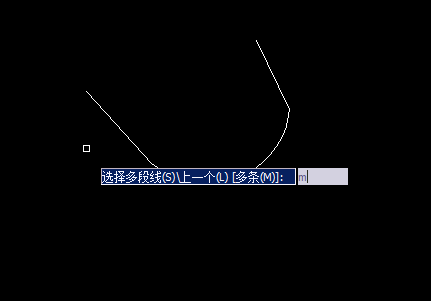

  然后輸入多條命令“M’

CAD合并多條線段

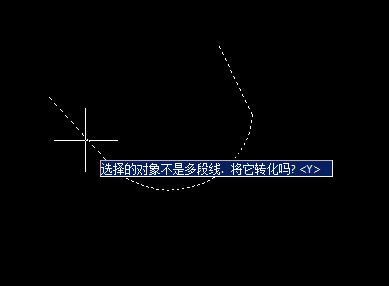

  選擇所需要組合的多條線段。這時CAD軟件會提示是否轉化為多線。直接回車或者輸入”Y“

CAD合并多條線段

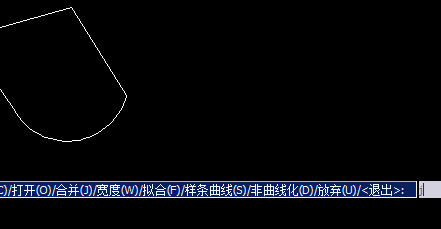

  然后輸入合并命令符“J”

CAD合并多條線段

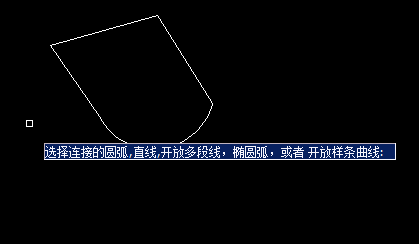

  第二種,輸入命令符“join”。選擇所需要合并的線段。

CAD合并多條線段

      特別需要注意的是,沒有依次相連或者交叉的話,合并會不成功或者只連接其中的兩條,所以合并之前可以使用延伸命令,使它們相連。
