平移網格是沿指定的方向矢量拉伸對象而創建的網格，其中平移對象可以是直線、圓弧、圓、橢圓、橢圓弧、二維線段三維線段等單個對象，方向矢量確定拉伸的方向及距離。
我們以拉伸一個圓柱形為例子向大家更好的介紹平移網格。
為了方便作圖，我們先在“視圖”->“三維視圖”->“等軸東南測”打開三維視圖。然后打開對象捕捉。

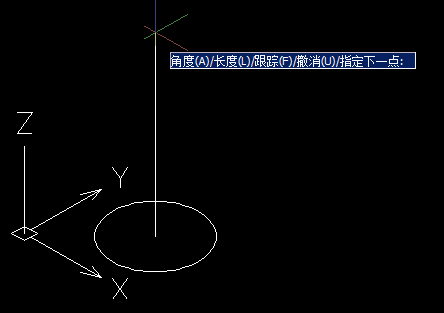

之后我們畫一個圓，然后在圓的圓心拉一條垂直于圓的直線。

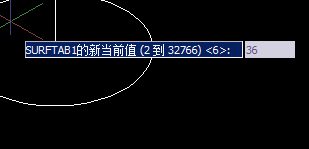

為了使網格更密，更反映拉伸的效果，我們調整網格密度，輸入命令“surftab1”和“surftab2”。
將網格密度調整為36，也可以調整其他更大的數。

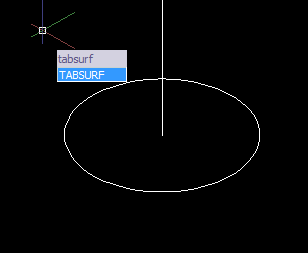

然后輸入拉伸命令“tabsurf”。

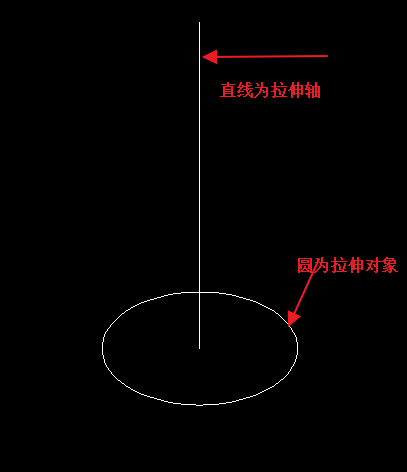

以圓為拉伸對象，直線為拉伸的方向矢量，拉伸對象。

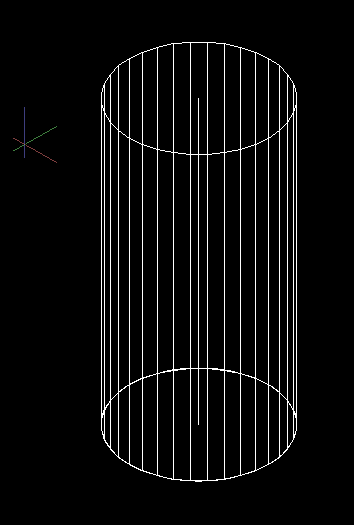

然后一個圓柱形就出來了。
平移網格是為了和旋轉網格區分，平移網格是拉伸出來的，旋轉網格是旋轉線或面得出來的。
