易拉罐是我们生活中经常遇见的存储饮料的一个物体，物质材质坚固耐压，方便运输，外观美观。旋转网格命令是CAD常见的三维建模命令，可以快速的用线段围绕一个指定的轴旋转建立三维的网格图形。

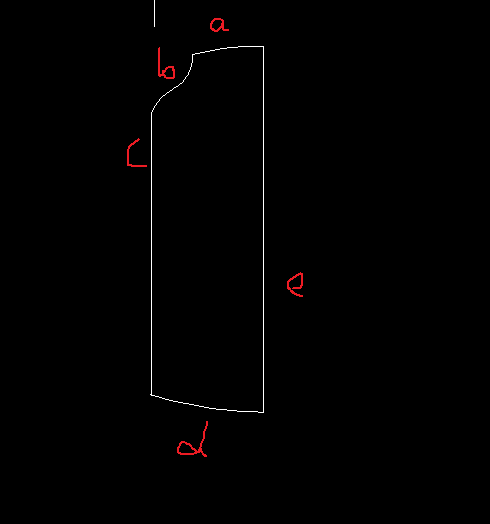

我们首先旋转工具栏“视图”->“三维视图”>“左视图”，根据易拉罐的界面画一个用于旋转的图形。主要用到直线和弧线命令，注意打开对象捕捉，以确保各个线段的相连。

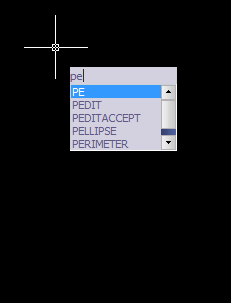

然后我们将视角转换到东南等轴测视角。然后输入命令符“PE”，输入选择多条线段命令“M”，输入“Y”将所有线段转化为多段线，输入“J”合并a、b、c、d线段。
输入“surftab1’和”surftab2“，将旋转网格密度设置为36。

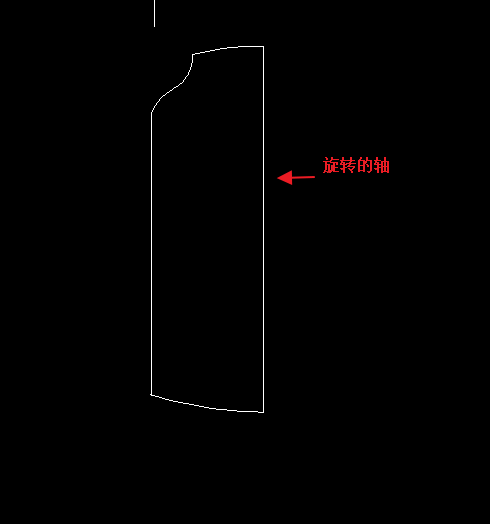

输入旋转网格命令”revsurf“选择合并后的线段为旋转线段，e线段为旋转轴进行旋转。

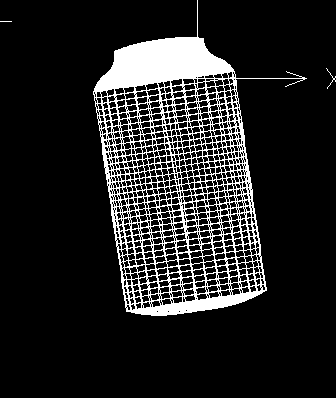

就这样，一个易拉罐的三维模型就出来了。

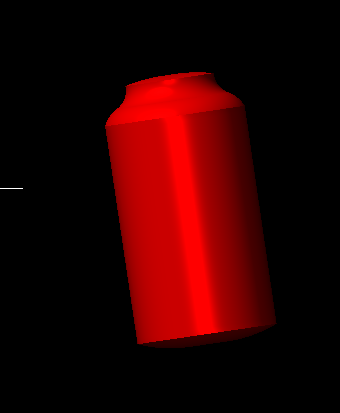

我们还可以选择渲染，为易拉罐渲染红色。
