為了方便作圖,一般CAD軟件都會預設很多的填充圖案,但是對于作圖來說,這也是遠遠不夠的,為了達到更好的效果,我們可以自己添加合適的填充圖案備用。

  我以中望CAD為例子講訴如何添加填充圖案。

  首先我們先下載自己需要的填充圖案。

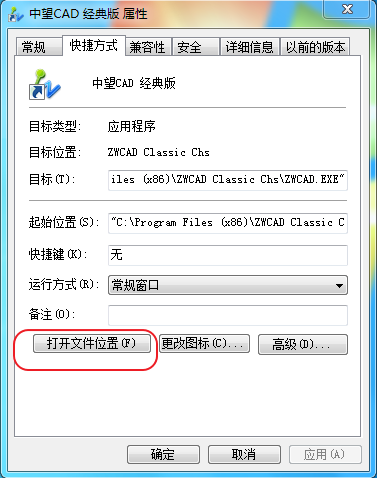

  然后點擊CAD軟件,右鍵屬性,打開文件夾選項,因為一般個人習慣安裝的盤不同,有人喜歡安裝到非C盤,所以這樣可以快速的找到軟件所在的文件夾。

  CAD、中望CAD添加填充圖案

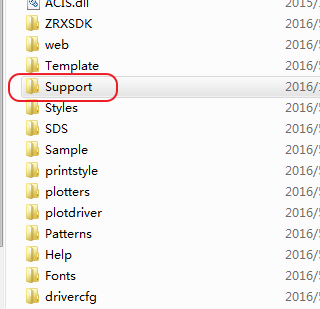

  然后找到CAD軟件文件下的support文件夾,將下載的填充圖案文件復制粘貼過去。

CAD、中望CAD添加填充圖案

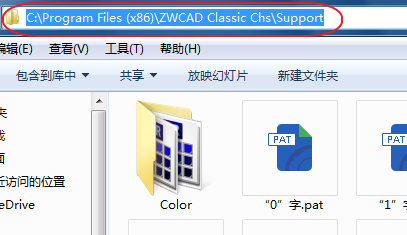

  然后復制圖像的路徑。

CAD、中望CAD添加填充圖案

  再之后,我們打開中望CAD軟件,找到工具菜單欄目。點擊“選項。

CAD、中望CAD添加填充圖案

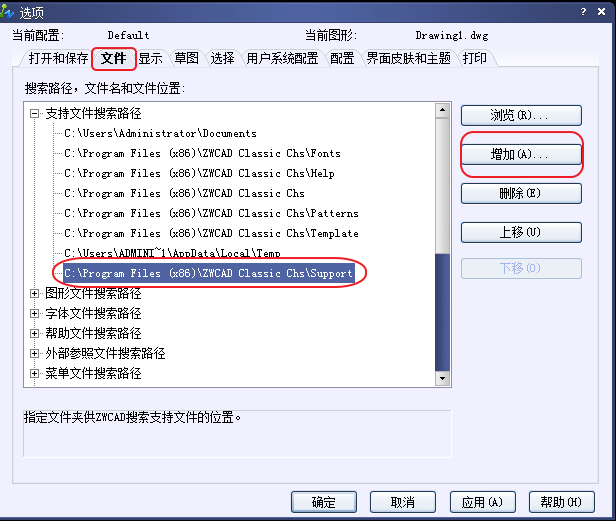

  我們進入面板之后,選擇“文件”,在支持文件搜索路徑下面點擊添加,然后把剛才復制的路徑粘貼過去。

CAD、中望CAD添加填充圖案

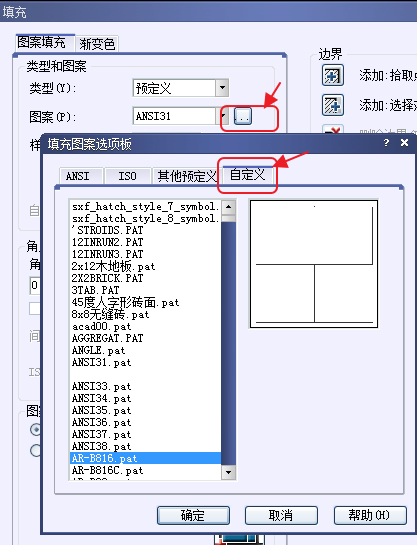

      然后重啟一下中望CAD,輸入命令符“h”,進入填充面板,然后我們就可以在自定義圖案里使用自己添加的填充圖案了。其他品牌添加填充圖案的方法類似這個。

CAD、中望CAD添加填充圖案
