CAD陣列是非常常用的一個命令,其中,陣列方法有兩種,一種是矩形陣列,有點像excel表格一樣,橫是多少行,豎是多少列,最終整體外觀呈現矩形形狀。另一種是環形陣列,像那個繩子轉圖形一樣,最終圖形整體外觀呈現圓形形狀。

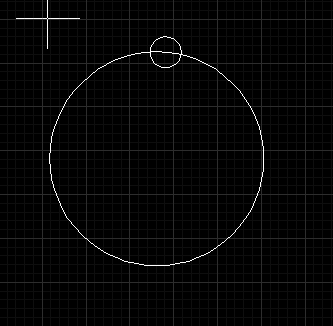

  CAD默認的一般是矩形陣列,如果需要準換成環形陣列,只需按照下面設置即可。比如,我們要下面的的小圓圍繞著大圓做環形陣列。

CAD如何設置環形陣列

  首先我們輸入命令符“array”,進入陣列設置面板。

CAD如何設置環形陣列

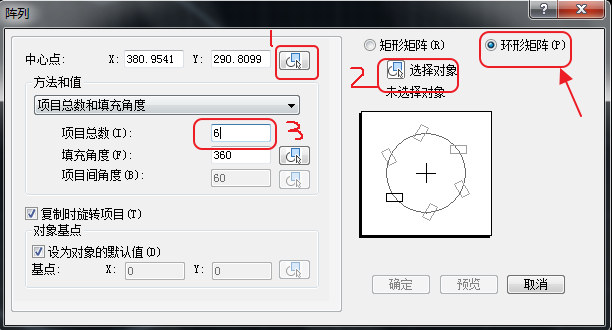

  我們先選擇環形陣列。

  然后在1區域拾取要環繞的中心點。2區域選擇對象, 注意這個對象是要環繞的對象,就像圖形中的小圓。3區域選擇環繞密度,也就是環繞中心點的要重復多少個圖形。

CAD如何設置環形陣列

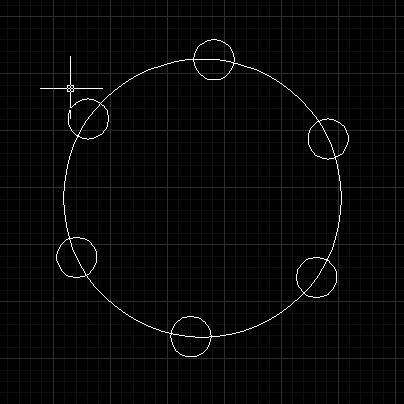

      就這樣我們就可以看到,大圓的圓弧上已經被六個小圓環繞了。

CAD如何設置環形陣列
