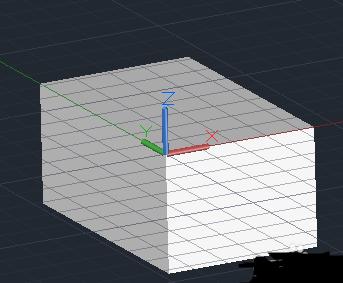

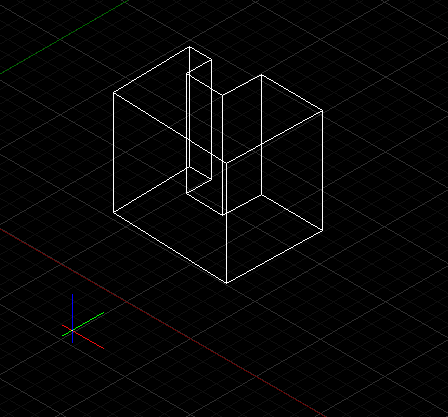

三维作图需要转换到三维坐标,一般是转换到东南等轴测等轴测角视图,如果这时需要恢复默认的二维坐标,有下面两种方法。

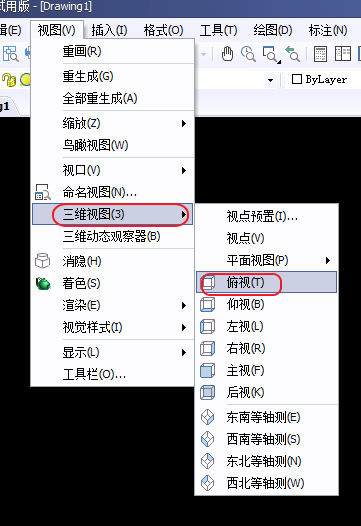

第一种,我们知道,在三视图中,俯视图是从上往下观察的,所以平面是X/Y轴平面,所以和原来二维默认坐标系是一样的。我们在工具栏中选择“视图”-“三维视图”-“俯视图”即可。
第二种,输入命令符“plan”, “plan”命令是显示指定坐标系统的平面视图命令符,命令只会影响当前视图的视口,选择的平面视图可以是基于当前用户坐标系、以前保存的用户坐标系或世界坐标系。使用这个命令后所输入的坐标仍与当前的 UCS 相关。PLAN 命令无法在图纸空间中启用。
输入后提示“当前UCS(C)、UCS(U)和世界(W)“。这三个命令的意思是,当前 UCS:重生成平面视图,使完全布满当前视图。UCS:显示并重生成以前保存的 UCS 的平面视图。世界:重生成平面视图,使完全布满世界坐标系屏幕。

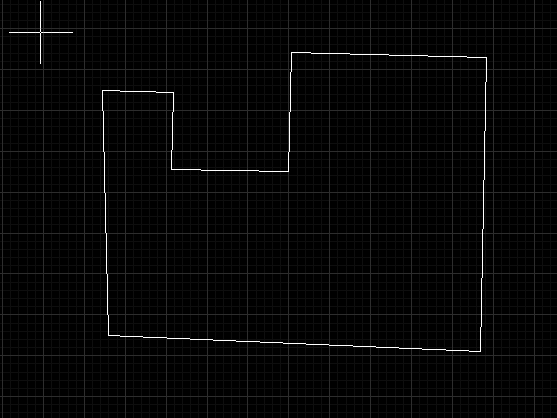

所以我们输入“W”,即可恢复默认的二维视图。
