電影《盜夢空間》里的陀螺作為一個重要的道具，始終牽動著我們觀眾的心。今天我們就用中望CAD繪制一個三維陀螺模型出來。
首先我們打開“對象捕捉”，然后將視圖，轉到“三維視圖”下的“左視圖”。

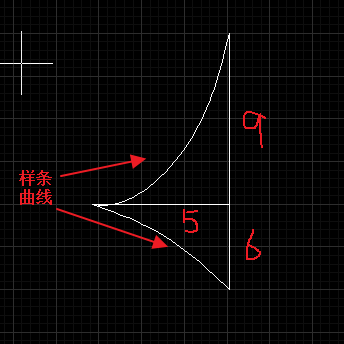

然后我們我們繪制兩條互相垂直的直線，豎直線長度是15，水平線長度為5，然后利用樣條曲線命令，繪制出陀螺的橫截圖的一半的形狀，樣條曲線控制有點難，多試兩次就可以得到想要的效果了。取距離為6的點，可以打開正交，畫一條長度為6的直線取點。
然后我們將視圖轉到三維的東南等軸測。輸入面域命令符“region”，將兩條樣式曲線和直線建立為面域。

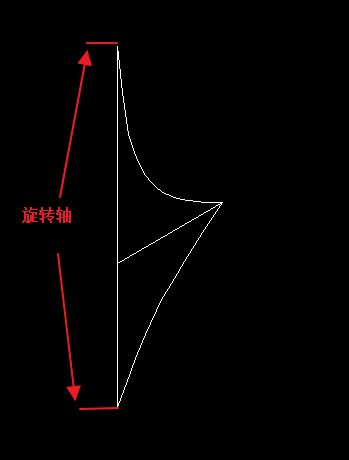

輸入實體旋轉命令“revolve”。以豎直線為旋轉軸旋轉。
一個陀螺就生成了。
為了效果更好我們著色實體，順便三維旋轉一下實體，這樣一個陀螺會顯得更真實。如果想要獲得更逼真的效果，可以調整CAD渲染參數實現，也可以利用專業的渲染軟件實施。
