问题描述

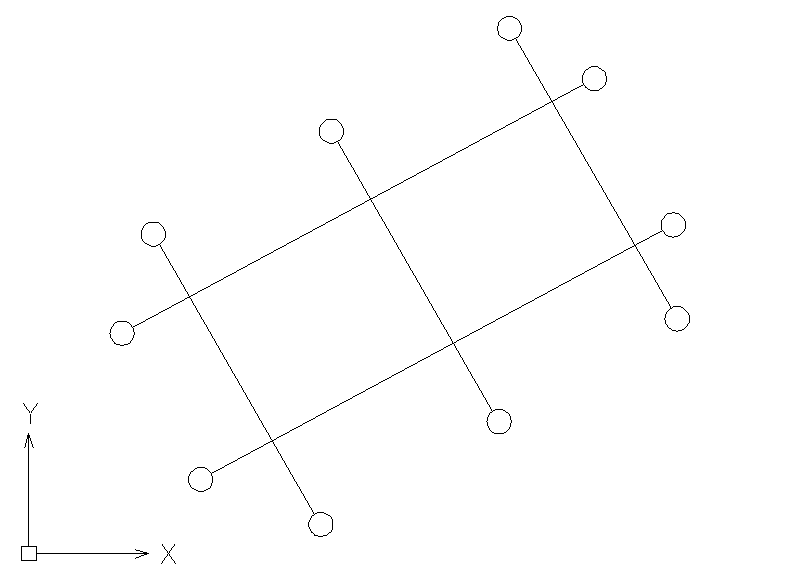

怎样在不旋转图形、不改变其坐标值的情况下,让图形与视图正交显示。


解决方法

1、在命令行输入【UCS】,然后【回车】。

2、命令行提示

指定 UCS 的原点或

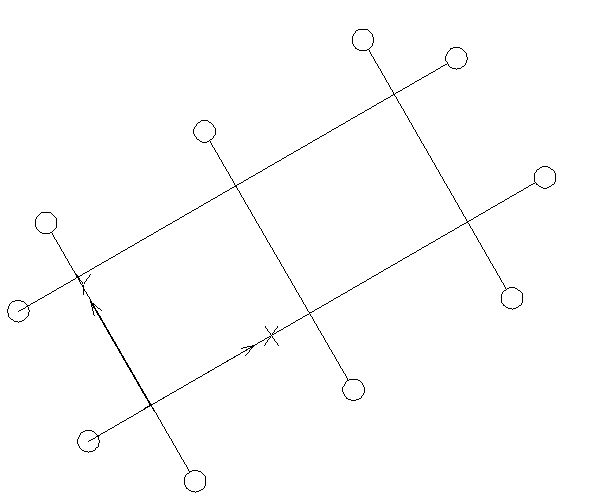

[面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/3点(3)/X/Y/Z/Z 轴(ZA)] <世界>:输入【3】,使用三点定义一个新的用户坐标系。(UCS)。


3、在命令行输入【PLAN】,然后【回车】。

4、命令行提示

输入选项[当前 UCS(C)/UCS(U)/世界(W)]<当前>:输入【C】,然后【回车】。

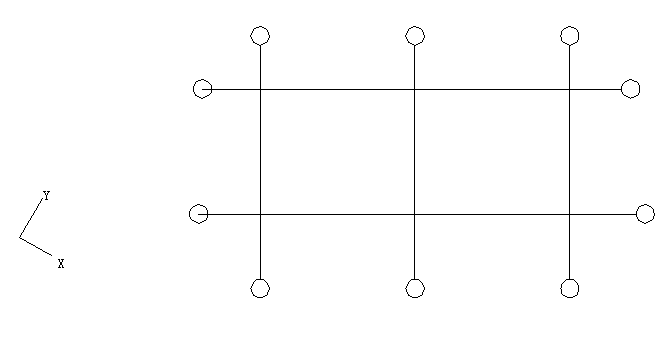

5、【PLAN】命令显示指定用户坐标系(UCS)的XY平面的正交视图,而世界坐标系(WCS)与图形的相对关系并未改变。

6、【PLAN】命令是显示指定用户坐标系的(UCS)的平面的正交视图。并非真正旋转图形。

7、在视口内使用【PLAN】命令,不影响其他视口与模型空间的视图。
